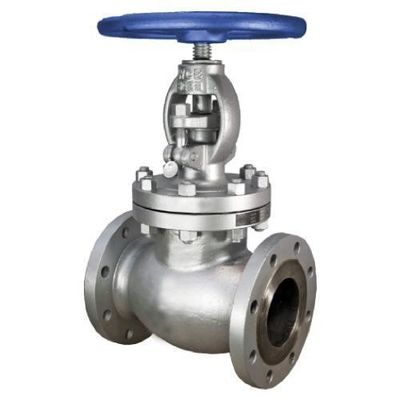

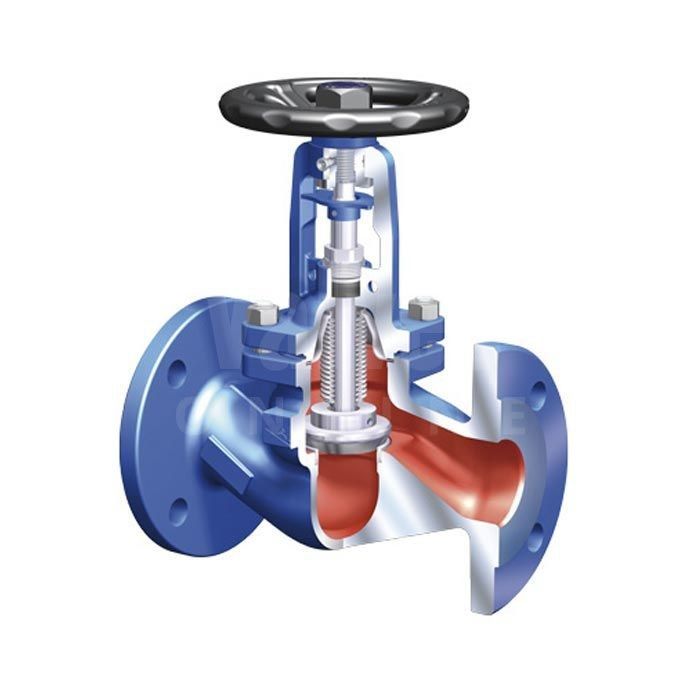

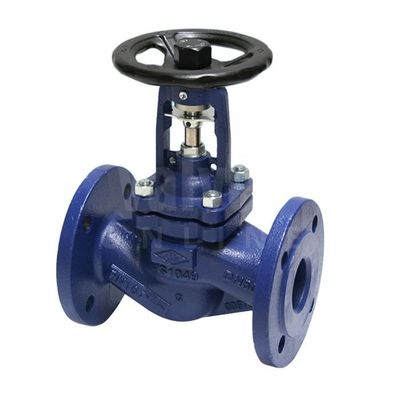

Soupape à vanne posée résiliente de 10 pouces de cale molle avec l'axe SS316 pour le produit chimique



Extrémité posée résiliente de bride de soupape à vanne de cale molle avec l'axe SS316 pour l'eau de mer





Caractéristiques de conception :

Avec l'axe de la tige SS316.



Joint circulaire des garnitures de l'axe - « FIL SEC » - remplaçable sous pression.

Axe d'acier inoxydable avec le fil roulé et le rapport.

Cale rubbered par sufrace total avec l'écrou remplaçable d'axe.

Soupape à vanne avec au calibre.

Toutes les pièces sont protégées contre la corrosion.



Des soupapes à vanne résilientes de siège sont utilisées dans le transport de l'eau propre.



La porte de valve ou le membre de fermeture est typiquement sous forme de cale faite de matériel de fonte

afin d'être suffisamment rocailleux afin de convenir à la haute pression et aux applications élevées d'écoulement.



Dans une soupape à vanne résiliente de siège, la surface externe de la cale de valve est enduite d'un élastomère

matériel afin d'offrir un joint bulle-serré même aux pressions de fonctionnement élevées.



La cale de valve est actionnée en tournant une tige filetée afin d'avancer ou rétracter la valve

cale dans la voie d'eau du logement de valve.



Sur la fermeture de valve, le matériel résilient sur les formes de bord un joint bulle-serré avec l'interne

surface du corps de valve. La saleté ou toute autre contamination dans le système d'exploitation de valve peut mener à

cachetage inachevé de la cale ou de tout autre défaut de fonctionnement.



Un autre objet de la présente invention est de fournir une soupape à vanne résiliente de siège ayant

système amélioré d'opérateur de cale qui surmonte aisément les effets délétères de la contamination présentés pendant la construction ou entraînés dans le produit porté à la valve.



Ceux-ci et d'autres objets de la présente invention qui deviendra évidente de l'étude

la description apposée et les dessins sont fournis dans une disposition de valve, celle comporte une valve

logement qui définit un passage de l'eau et un siège de valve dans le passage de valve.



Une cale de valve disposée dans le passage de logement se déplace le long d'une direction d'opération

entre une position de fermeture en contact avec le siège de valve pour bloquer l'écoulement de l'eau par la valve

passage et une position d'ouverture permettant l'écoulement de l'eau par le passage de valve.



Une paire à part espacées de voies est disposée dans le logement de valve des deux côtés de la cale

et prolongez le long de la direction de l'opération. Une paire d'ailes opposées a continué la cale de valve,

voyage dans chaque voie. Une tige de valve couplée en le morceau de valve déplace la cale de valve dans des directions de échange opposées entre la valve ouverte et la valve des positions de fermeture.



Des rouleaux sont portés sur les ailes pour l'engagement de roulement avec les voies et les lames de grattoir sont

a continué les ailes adjacentes les rouleaux pour érafler la contamination à partir des voies.



Les voies peuvent être fournies avec ou sans un revêtement. Si une aile est fournie sans rouleaux en raison de

une application de chargement légère, par exemple, la voie est de préférence fournie sans revêtement.



Une condition de charge légère peut surgir, par exemple, à l'extrémité supérieure d'un orienté horizontalement

disposition de valve. Cependant, dans des conditions de charge lourdes aussi, par exemple, au fond

fin d'une disposition horizontalement actionnée de valve, on le préfère que les ailes être fourni

avec les rouleaux porteurs.



Dans ce cas, on le préfère également que la voie soit équipée de revêtement généralement d'en U

en coupe et fait d'un matériel rocailleux tel que l'acier inoxydable.

Caractéristiques :



NON	Nom de partie	Matériel
1	Corps	Fonte malléable
2	Cale	Fonte malléable + EPDM
3	Écrou de tige	Gunmetal ZCuAl10Fe3
4	Garniture	EPDM
5	Capot	Fonte malléable
6	Garniture de glande	Gunmetal ZCuAl10Fe3
7	Tige	2Cr13 S.S.x 20Cr13
8	Glande	Fonte malléable
9	Essuie-glace en caoutchouc	EPDM/NBR
10	Roue de main	Fonte malléable



CARACTÉRISTIQUES



Grenaillage de ⊙

la surface protectrice finie par le grenaillage et la surface est lisse et soin.



Siège d'aplatissement de ⊙

Manière ennuyée continue douce sans renfoncement de places assises, il n'est pas facile d'obtenir l'impureté pilled.

Faisant le liquide immédiatement.



⊙ traitant avec le caoutchouc

Intérieur et externe sont enduits de la connaissance avancée de la vulcanisation en caoutchouc faisant alors

sûr de l'élasticité du caoutchouc, et s'assurer la dimension précise de la géométrie. En caoutchouc et malléable

main de valve de fonte ensemble à peine. Ceci peut éviter la décroissance due à l'utilisation à long terme.



⊙ anti-corrosif

Intérieur et externe sont enduits de la résine d'époxyde non-toxique de poudre pour renforcer la capacité de corrosion résistant et pour soulever la qualité

de l'approvisionnement en eau.



Ruggedization de ⊙

Il est facile rompre la valve malléable plus ancienne de fer après avoir été effectué par nonego. Elle peut s'arrêter

la rupture dépendent de la bonne capacité de mécanique du fer malléable.



⊙ trois « ○ » anneau scellé

Avec les trois « O » – des anneaux, la fuite peuvent être considérablement réduits et le « O » – l'anneau peut être

remplacé dans cette condition avec de la pression et sans arrêter l'eau. L'axletree poussé

réduit la résistance de friction et abaisse le couple opérationnel. Et ce peut être joint de commutateur

anneau sans s'ouvrir et se fermer.



Corps rond rigide de ⊙

Le corps est fondé minuscule, la taille rigide de la géométrie pour assurer le cachetage intérieur de la valve sans

tout processus.



Poids léger de ⊙

Ce corps est fait de fer malléable, il est l'allumeur 20%-30% que vieux. Facilement à la réparation et

entretien.



Applications : Cette valve s'est largement appliquée dans les tuyaux liquides pour s'ouvrir ou fixation fermante dans tels

l'eau, évacuation des eaux d'égout, courant électrique, tuyau d'énergétique, produit chimique, expédition, sources d'énergie etc.

NORMES APPLICABLES

Norme américaine de ⊙
Conception à ANSI/AWWA C509
Dimension face à face à ASME B16.10-2000 (OIN 3 séries)
Bride et perçage à SME/ANSI B16.42-1998

Norme britannique de ⊙
Conception à BS5163, BS5150
Dimension face à face à BS5163 (séries 3series, ISO19 d'OIN)
Bride et perçage à BS4504 part1 (EN1092)

Norme de l'Allemagne de ⊙
Conception à DIN3352
Dimension face à face à DIN3202 (F4 : OIN 14 séries ; F5 : OIN 15 séries)
Bride et perçage vers les BS EN1092

Applications : Cette valve s'est largement appliquée dans les tuyaux liquides pour s'ouvrir ou fixation fermante dans une telle eau,

évacuation des eaux d'égout, courant électrique, tuyau d'énergétique, produit chimique, expédition, sources d'énergie etc.

Norme britannique non en hausse posée résiliente de tige, contour et dimensions se reliantes

selon BS5163, (OIN 3 séries) ; BS4504.3.2-89 (10BAR) ;

Diamètre DN		Dimension de connexion
millimètre	pouce	L	D	D1	D2	b	t	Z-d
40	1-1/2 »	165	150	110	84	19	3	4-19
50	2	178	165	125	99	19	3	4-19
65	2-1/2 »	190	185	145	118	19	3	4-19
80	3	203	200	160	132	19	3	8-19
100	4	229	220	180	156	19	3	8-19
125	5	254	250	210	184	19	3	8-19
150	6	267	285	240	211	19	3	8-23
200	8	292	340	295	266	20	3	8-23
250	10	330	395	350	319	22	3	12-23
300	12	356	445	400	370	25	4	12-23
350	14	381	505	460	429	25	4	16-23
400	16	406	565	515	480	25	4	16-28
450	18	432	615	565	530	26	4	20-28
500	20	457	670	620	582	27	4	20-28
600	24	508	780	725	682	30	5	20-31
700	28	610	895	840	794	33	5	24-31
800	31-1/2 »	660	1015	950	901	35	5	24-34
900	36	711	1115	1050	1001	38	5	28-34
1000	40	811	1230	1160	1112	40	5	28-37



Norme britannique non en hausse posée résiliente de tige, contour et dimensions se reliantes

selon BS5163, (OIN 3 séries) ; BS4504.3.2-89 (16BAR) ;

Diamètre DN		Dimension de connexion
millimètre	pouce	L	D	D1	D2	b	t	Z-d
40	1-1/2 »	165	150	110	84	19	3	4-19
50	2	178	165	125	99	19	3	4-19
65	2-1/2 »	190	185	145	118	19	3	4-19
80	3	203	200	160	132	19	3	8-19
100	4	229	220	180	156	19	3	8-19
125	5	254	250	210	184	19	3	8-19
150	6	267	285	240	211	19	3	8-23
200	8	292	340	295	266	20	3	12-23
250	10	330	405	355	319	22	3	12-28
300	12	356	460	410	370	25	4	12-28
350	14	381	520	470	429	27	4	16-28
400	16	406	580	525	480	28	4	16-31
450	18	432	640	585	548	30	4	20-31
500	20	457	715	650	609	32	4	20-34
600	24	508	840	770	720	36	5	20-37
700	28	610	910	840	794	40	5	24-37
800	31-1/2 »	660	1025	950	901	43	5	24-40
900	36	711	1125	1050	1001	47	5	28-40
1000	40	811	1255	1170	1112	50	5	28-43
