Lieu d'origine: | La Chine |
Nom de marque: | TOBO |
Certification: | API ISO CE |
Numéro de modèle: | WCB |
Quantité de commande min: | 5pcs |
---|---|
Prix: | Negotiation |
Détails d'emballage: | Carton, caisse en contreplaqué ou selon la demande des clients |
Délai de livraison: | 10 jours ouvrables |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 1000pcs par mois |
Nom de production: | Robinet d'arrêt sphérique | Matériel: | WCB |
---|---|---|---|
extrémités: | Extrémités à flasque | Application: | Gaz, pétrole, eau et autres liquides corrosifs |
Taille: | DN80 | Pression: | PN16 |
Tempreture: | Pression moyenne | Position de fil de tige: | Robinet d'arrêt sphérique extérieur de tige de vis |
Surligner: | Vissez vers le bas le robinet d'arrêt sphérique non de retour,Robinet d'arrêt sphérique DN15,Robinet d'arrêt sphérique DN200 |

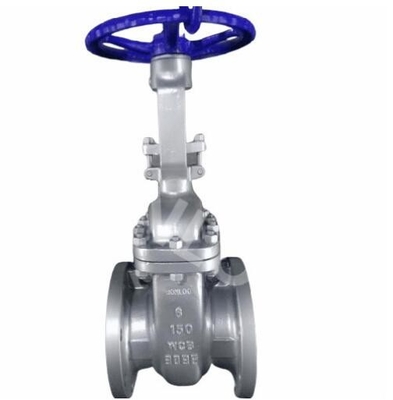

Vissez vers le bas aucune conception de globe de valve de retour avec le type d'angle DN15 ~ la taille de DN200

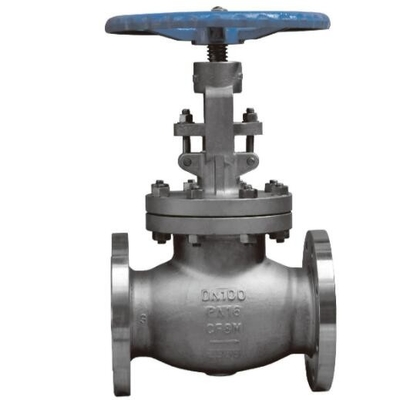

Nom du produit : | Vanne à soupape à bride | Application: | Pétrole, gaz, eau, vapeur etc., |
---|---|---|---|
Taille: | DN15 ~DN200 | Pression: | PN16~160/ 150lbs~2500lbs/JIS 10K/20K |
Standard: | API 6D/ ANSI 16.5 B/ JIS 20K/JIS 10K | Température: | -29~425°C |
Corps: | Acier moulé/WCB/WC6/acier inoxydable | Tige: | Acier inoxydable/ 2Cr13 /SS304 |
Siège: | F6 / Comme demande | ||
Surligner: |
robinet à soupape en acier moulé,Vanne à soupape de 2 pouces |

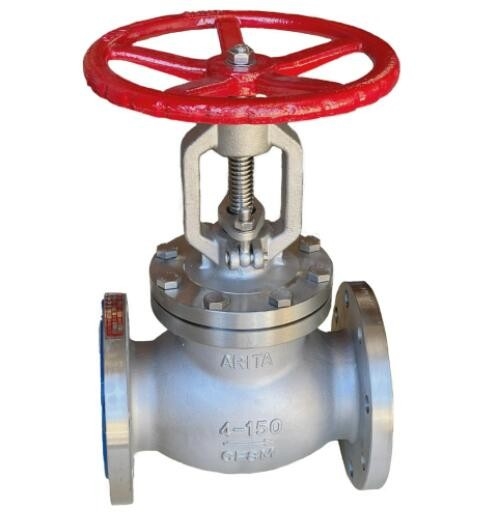

Vissez aucune conception de globe de soupape de retour avec le type d'angle fait par DI
Vanne à soupape PN10 DN80 SDNR, type à angle, corps en fonte ductile GGG40.3, tige en acier inoxydable et disque et siège en bronze RG5, à bride
Tableau des matériaux
Nom des pièces | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | CAT |
Corps de soupape | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | CAT |
Claquement de soupape | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | 1Cr13 |
Tige de soupape | ZG1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
Rembourrage | Tricot PTFE | Tricot PTFE | Tricot PTFE | Tricot PTFE | Graphite |
Entretoise | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | Graphite+304 |
Glande | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | CAT |
Anneau de farce | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
Verrouiller | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
Noix | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
Dimensions du robinet à soupape PN16
ré | L | H | L1 | H1 | D2 | je | ré | C | n | h | t | |
PN16DN15 | 15 | 130 | 180 | 90 | 163 | 100 | 13 | 95 | 65 | 4 | 14 | 14 |
PN16DN20 | 20 | 150 | 180 | 95 | 163 | 100 | 13 | 105 | 75 | 4 | 14 | 16 |
PN16DN25 | 25 | 160 | 180 | 100 | 163 | 100 | 13 | 115 | 85 | 4 | 14 | 16 |
PN16DN32 | 32 | 180 | 230 | 105 | 210 | 125 | 13 | 140 | 100 | 4 | 18 | 18 |
PN16DN40 | 40 | 200 | 245 | 115 | 227 | 160 | 15 | 150 | 110 | 4 | 18 | 18 |
PN16DN50 | 50 | 230 | 268 | 125 | 239 | 160 | 16 | 165 | 125 | 4 | 18 | 20 |
PN16DN65 | 65 | 290 | 291 | 145 | 264 | 180 | 20 | 185 | 145 | 4 | 18 | 20 |
PN16DN80 | 80 | 310 | 324 | 155 | 285 | 180 | 26 | 200 | 160 | 8 | 18 | 22 |
PN16DN100 | 100 | 350 | 354 | 175 | 306 | 200 | 36 | 220 | 180 | 8 | 18 | 24 |
PN16DN125 | 125 | 400 | 411 | 200 | 351 | 200 | 51 | 250 | 210 | 8 | 18 | 26 |
PN10DN150 | 150 | 480 | 465 | 225 | 393 | 250 | 56 | 285 | 240 | 8 | 22 | 26 |
PN10DN200 | 200 | 600 | 603 | 275 | 523 | 355 | 72 | 340 | 295 | 8 | 22 | 26 |
PN16DN200 | 200 | 600 | 603 | 275 | 523 | 355 | 72 | 340 | 295 | 12 | 22 |
28 |
Le robinet à soupape est conçu en référence aux normes internes et internationales avancées.Adoptant différents matériaux, la vanne peut fonctionner avec différents fluides, tels que l'eau, l'huile, le gaz, la vapeur, le carbamide et d'autres fluides.
sélection des applications possibles : |
(industrie) (centrale électrique) |
(installation d'épuration des gaz de combustion) (alimentation en gaz) |
(installations sous vide) (ammoniac) |
(eau chaude) (système de refroidissement et de congélation) |
(technologie de chauffage) (système de vapeur) |
Caractéristiques |
Vis extérieure et empiècement (OS & Y), tige montante |
Capot boulonné |
Disque conique |
Bonnet étendu pour les services cryogéniques |
Volant à impact en option |
Équipement en option |
Caractéristiques |
Conception : ASME B16.34/BS 1873 |
Face à face : ASME B16.10 |
De bout en bout : ASME B16.10 |
Bride d'extrémité : ASME B16.5 |
Extrémité BW : ASME B16.25 |
Essai : API 598 |
Spécial : NACE MR-01-75 |
Remarques : la taille de la série, la bride de raccordement de la vanne peut être conçue selon les exigences des clients.
Spécification des performances des produits
les pièces | Matériaux | |||
Corps | ASTM A216 GR. WCB | |||
Anneau de siège | ASTM A105 + Stellite Face | |||
Disque | ASTM A105 + 13Cr Face | |||
Plaque de poussée de disque | ASTM A276 Type 420 | |||
Écrou de disque | ASTM A276 Type 410 | |||
Tige | ASTM A182 GR.F6 | |||
Écrous de boulon de capot | ASTM A194 GR.2H | |||
Boulons de capot | ASTM A193 GR.B7 | |||
Joint | Fer doux + Graphite | |||
Bague de siège arrière | ASTM A276 Type 410 | |||
Emballage de tige | Graphite tressé et anneau en graphite formé par matrice | |||
Bonnet | ASTM A216 GR. WCB | |||
Goupilles à oeil | Acier Carbone | |||
Glande | ASTM A276 Type 410 | |||
Bride de presse-étoupe | ASTM A216 GR. WCB | |||
Boulons à oeil de presse-étoupe | ASTM A307 GR.B | |||
Écrous à oeil | ASTM A194 GR.2H | |||
Fourreau de joug | ASTM A439 GR.D-2 | |||
Visser | Acier Carbone | |||
Volant | Fonte ductile | |||
Écrou de roue à main | ASTM A194 GR.2H | |||
Machine à laver | Acier Carbone | |||
Joug | ASTM A216 GR. WCB | |||
Écrous de boulon de casserole de joug | ASTM A194 GR.2H | |||
Boulon de casserole de joug | ASTM A193 GR.B7 | |||
Palier | Acier | |||
Bague Lanterne Sur Demande | ASTM A276 Type 410 |
Dimensions principales
Classe de pression ASME 150 lb-Dimensions et poids
NPS | dans | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | dix | 12 | 14 | 16 |
ré | millimètre | 51 | 64 | 76 | 102 | 127 | 152 | 203 | 254 | 305 | 337 | 387 |
L-L1 | dans | 8 | 8.5 | 9.5 | 11.5 | 14 | 16 | 19.5 | 24,5 | 27,5 | 31 | 36 |
(RF-BW) | millimètre | 203 | 216 | 241 | 292 | 356 | 406 | 495 | 622 | 698 | 787 | 914 |
L2 | dans | 8.5 | 9 | dix | 12 | 14.5 | 16.5 | 20 | 25 | 28 | 31,5 | 36,5 |
(RTJ) | millimètre | 216 | 229 | 254 | 305 | 368 | 419 | 508 | 635 | 711 | 800 | 927 |
H | dans | 13h43 | 14h45 | 14.76 | 19.02 | 21.14 | 20h35 | 23.23 | 29.69 | 37.05 | 42,72 | 38.03 |
(ouvrir) | millimètre | 341 | 367 | 375 | 483 | 537 | 517 | 590 | 754 | 941 | 1085 | 966 |
O | dans | 7,87 | 9,84 | 9,84 | 11.81 | 11.81 | 13.78 | 15.75 | 17.72 | 25.2 | 25.2 | 18.11 |
millimètre | 200 | 250 | 250 | 300 | 300 | 350 | 400 | 450 | 640 | 640 | 460 | |
WT | BF | 22 | 29 | 42 | 64 | 77 | 105 | 154 | 288 | 507 | 617 | 810 |
(Kg) | PC | 19 | 25 | 34 | 49 | 65 | 82 | 131 | 249 | 430 | 580 | 763 |
Classe de pression ASME 300 lb-Dimensions et poids
NPS | dans | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | dix | 12 |
ré | millimètre | 51 | 64 | 76 | 102 | 127 | 152 | 203 | 254 | 305 |
L-L1 | dans | 10.5 | 11.5 | 12.5 | 14 | 15.75 | 17.5 | 22 | 24,5 | 28 |
(RF-BW) | millimètre | 267 | 292 | 318 | 356 | 400 | 444 | 559 | 622 | 711 |
L2 | dans | 11.12 | 12.12 | 13.12 | 14.62 | 16.37 | 18.12 | 22.62 | 25.12 | 28.62 |
(RTJ) | millimètre | 283 | 308 | 333 | 371 | 416 | 460 | 575 | 638 | 727 |
H | dans | 13.74 | 14.8 | 16.93 | 19.13 | 22.05 | 24h33 | 36,89 | 37.36 | 39.17 |
(ouvrir) | millimètre | 349 | 376 | 430 | 486 | 560 | 618 | 937 | 949 | 995 |
O | dans | 7,87 | 9,84 | 9,84 | 13.78 | 15.75 | 17.72 | 2.05 | 25.2 | 18.11 |
millimètre | 200 | 250 | 250 | 350 | 400 | 450 | 560 | 640 | 460 | |
WT | BF | 31 | 43 | 57 | 86 | 130 | 168 | 280 | 385 | 724 |
(Kg) | PC | 26 | 38 | 44 | 68 | 110 | 138 | 228 | 329 | 618 |
Classe de pression ASME 300 lb-Dimensions et poids
NPS | dans | 2 | 2.5 | 3 | 4 | 6 | 8 | dix | 12 |
ré | millimètre | 51 | 64 | 76 | 102 | 152 | 200 | 248 | 298 |
L-L1 | dans | 11.5 | 13 | 14 | 17 | 22 | 26 | 31 | 33 |
(RF-BW) | millimètre | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 |
L2 | dans | 11.62 | 13.12 | 14.12 | 17.12 | 22.12 | 26.12 | 31.12 | 33.12 |
(RTJ) | millimètre | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 |
H | dans | 16.73 | 19.76 | 20.51 | 24h41 | 34,88 | 36,69 | 40,94 | 50,39 |
(ouvrir) | millimètre | 425 | 502 | 521 | 620 | 886 | 932 | 1040 | 1280 |
O | dans | 9,84 | 11.81 | 13.78 | 17.72 | 22.05 | 18.11 | 24.02 | 29,92 |
millimètre | 250 | 300 | 350 | 450 | 560 | 460 | 610 | 760 | |
WT | BF | 39 | 58 | 73 | 120 | 327 | 482 | 700 | 900 |
(Kg) | PC | 33 | 48 | 61 | 95 | 261 | 385 | 588 | 795 |
Courte introduction:
Le robinet à soupape est conçu en référence aux normes internes et internationales avancées.Le corps adopte
configuration de la sphère, et il a également la caractéristique d'une bonne apparence, d'une belle fonction et d'une qualité supérieure.
Appliquer de CLASS150 à CLASS1500, et -29℃~425℃ (acier), -40℃~550℃ (acier inoxydable).
En utilisant différents matériaux, la vanne peut fonctionner avec différents fluides, tels que l'eau, l'huile, le gaz, la vapeur,
carbamide et
autre médium.
Caractéristiques:
-Joint arrière
Conception de joint arrière pour assurer une garniture et une étanchéité fiables lorsque la vanne est complètement ouverte. (Le remplacement de la garniture sous pression n'est pas recommandé)
-Résister aux frottements
Le disque de soupape est doté d'une intensité et d'une rigidité suffisantes.La surface d'étanchéité du disque peut être reconstituée soudée avec
alliage satellite
incrustation ou autre matériel répondant aux demandes des utilisateurs .
-Conception précise :
Concevoir la carrosserie et le capot selon un calcul précis.Le corps et le capot ont une haute résistance,
capacité rigide et d'écoulement.
Partie et matériel de courrier
Article Nom des pièces | Matériel | |
1 | Corps | CAT, CF8, CF8M |
2 | Siège | Satellite 2Cr13,25+ |
3 | Disque | 2Cr13, 304, 25+satellite |
4 | Tige | 2Cr13, 304, 304L |
5 | Joint | Graphite+304, Graphite+08 acier |
6 | Bonnet | CAT, CF8, CF8M |
7 | Emballage | Graphite,PTFE |
8 | Volant | HT250,QT450 |
Spécifications techniques
-Diamètre nominal : 2"-12"
- Température applicable : -29℃~425℃ (acier) -40℃~550℃
(acier inoxydable)
-Pression nominale : 150 Lb 300 Lb 600 Lb 900 Lb 1 500 Lb
- Milieu applicable : eau, gaz, huile et autres milieux de causticité.
Norme d'application
-Norme de fabrication : ANSI B16.34
-Dimension face à face : ANSI B 16.10
-Dimension de la bride : ANSI B 16.5
-Test : API 598
La description:
Dimension extérieure principale et de connexion
CLASS150 | |||||||||
taille (po) | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | dix" | 12" |
L, L1-RF.BW(mm) | 203 | 216 | 214 | 292 | 330 | 356 | 495 | 622 | 698 |
L2-RTJ(mm) | 216 | 229 | 254 | 305 | 343 | 368 | 508 | 635 | 711 |
Hmm) | 330 | 390 | 410 | 475 | 540 | 585 | 725 | 825 | 940 |
K(mm) | 200 | 250 | 250 | 300 | 350 | 350 | 450 | 500 | 600 |
Poids (kg) | 23 | 29 | 40 | 59 | 95 | 115 | 178 | 268 | 385 |
CLASS300 | |||||||||
taille (po) | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | dix" | 12" |
L, L1-RF.BW(mm) | 267 | 292 | 318 | 355 | 400 | 440 | 533 | 622 | 711 |
L2-RTJ(mm) | 283 | 308 | 333 | 371 | 416 | 460 | 549 | 638 | 727 |
Hmm) | 350 | 425 | 485 | 520 | 565 | 655 | 825 | 920 | 1155 |
K(mm) | 200 | 250 | 300 | 300 | 350 | 350 | 500 | 600 | 700 |
Poids (kg) | 30 | 45 | 60 | 83 | 135 | 162 | 265 | 375 | 525 |
CLASS600 | |||||||||||||||
taille (po) | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | dix" | |||||||
L, L1-RF.BW(mm) | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | |||||||
L2-RTJ(mm) | 295 | 333 | 359 | 435 | 511 | 562 | 664 | 791 | |||||||
Hmm) | 420 | 490 | 550 | 590 | 620 | 700 | 950 | 1140 | |||||||
K(mm) | 250 | 300 | 300 | 350 | 500 | 500 | 600 | 600 | |||||||
Poids (kg) | 39 | 61 | 76 | 122 | 210 | 245 | 447 | 692 | |||||||
CLASS900 | |||||||||||||||
taille (po) | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | ||||||||
L, L1-RF.BW(mm) | 368 | 419 | 381 | 457 | 559 | 610 | 737 | ||||||||
L2-RTJ(mm) | 371 | 422 | 384 | 460 | 562 | 613 | 740 | ||||||||
Hmm) | 495 | 540 | 600 | 655 | 670 | 780 | 1050 | ||||||||
K(mm) | 300 | 350 | 350 | 500 | 500 | 350* | 350* | ||||||||
Poids (kg) | 96 | 79 | 117 | 178 | 305 | 355 | 730 | ||||||||
Remarque : utilisez "*", signifie avoir fixé la boîte de vitesses. |
CLASS1500 | |||||
taille (po) | 2" | 2-1/2" | 3" | 4" | 6" |
L, L1-RF.BW(mm) | 368 | 419 | 470 | 546 | 705 |
L2-RTJ(mm) | 371 | 422 | 473 | 549 | 711 |
Hmm) | 550 | 582 | 625 | 750 | 925 |
K(mm) | 300 | 350 | 400 | 450 | 600 |
Poids (kg) | 116 | 125 | 145 | 210 |
475 |
Personne à contacter: Vicky
Téléphone: +8617717082304
La soupape à vanne d'acier inoxydable de SS304 DN100 PN16 saupoudrent enduit
