Taille multi coulissante malléable DN400 DN500 de clapet anti-retour de boule du fer GGG50 grande



Taille coulissante malléable DN400, DN500 de clapet anti-retour de Multi-boule du fer GGG50 grande



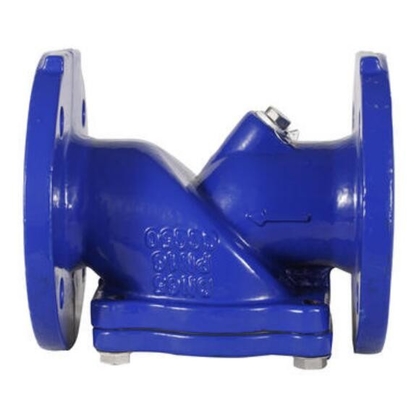

Le clapet anti-retour à flasque de boule utilise le rouleau couvert en caoutchouc comme disque, quand, sous l'action du

le milieu, peut rouler en haut et en bas avec le chemin coulissant intégral à l'intérieur de la valve afin de s'ouvrir ou

clôturez-le. Et il comporte par bonne étanchéité, fin silencieuse et aucune production de coup de bélier.



Le corps est pleine conception de chemin d'écoulement d'eau, grand écoulement, petite résistance et la perte principale de l'eau est plus petite

cela du type d'oscillation par 50. Il est montable verticalement ou horizontalement et peut être employé pour la froid-eau,

réseaux d'eau chaude, industriels et vivants de tuyau de boue, particulièrement appropriés à la pompe submersible de boue.



La température moyenne : 0~80℃.



Spécifications

PN : 1.0~1.6MPa

DN : 50~1000mm

Milieu : l'eau

la température : 0~80℃

Perceuse de bride : DIN



Matériel

pièces	corps	boule	siège
matériel	Ci, DI, WCB	WCB enduisant NBR	WCB, SST



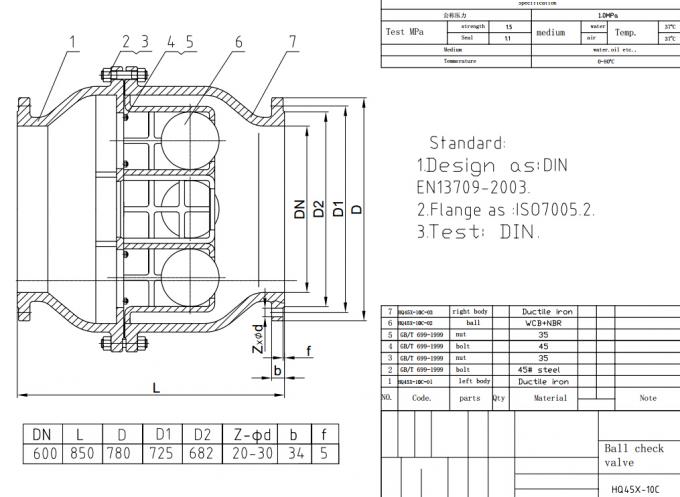

Dimension

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	203	216	241	292	330	356	495	622	698	781	914	978	978	1295	1448	1600	1760	1900
H	180	210	225	245	280	320	380	450	470	500
H1							510	570	640	715	815	825	980	1155	1260	1350	1660	1700











Description :



Paramètres techniques
Modèle	PN (MPA)	Pression d'essai de moulage (MPA)	Pression d'essai de phoque (MPA)	Matériaux de corps, capot
HQ44X-10	1	1,5	1,1	fer ou acier
HQ414-16	1,6	2,4	1,76
Pièce et matériel de courrier
Corps : Fonte, fonte malléable, WCB
Capot : Fonte, fonte malléable, WCB
Boule : acier moulé enduit du néoprène
Milieu : l'eau et fluide corrosif faible



Applications :

Le clapet anti-retour à flasque de boule utilise le rouleau couvert en caoutchouc comme disque, quand, sous l'action du

le milieu, peut rouler en haut et en bas avec le chemin coulissant intégral à l'intérieur de la valve afin de s'ouvrir ou

clôturez-le.



Et il comporte par bonne étanchéité, fin silencieuse et aucune production de coup de bélier.



Le corps est pleine conception de chemin d'écoulement d'eau, grand écoulement, petite résistance et la perte principale de l'eau est plus petite

cela du type d'oscillation par 50.



Il est montable verticalement ou horizontalement et peut être employé pour l'eau froide, eau, industrielles chauds et

réseaux vivants de tuyau de boue, particulièrement appropriés à la pompe submersible de boue.



La température moyenne : 0~80℃.



Dimensions

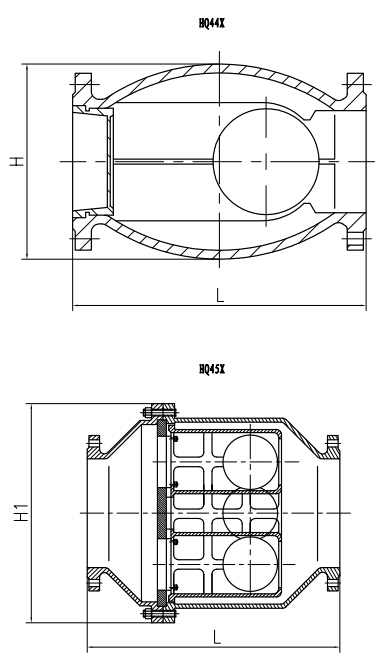

DN (millimètre)	L	D	D1	D2	Z-φd	H
50	180	160	125	100	4-18	185
65	200	180	145	120	4-18	210
80	260	195	160	135	4-18/8-18	245
100	300	215	180	155	8-18	280
125	350	245	210	185	8-18	335
150	400	280	240	210	8-23	400
200	500	335	295	265	8-23/12-23	495
250	600	390/405	350/355	320	12-23/12-25	600
300	700	440/460	400/410	375	12-23/12-25	715
350	800	500/520	460/470	435	16-23/16-25	820



Clapet anti-retour - le type de boule (soupape auto-retour) était les premières valves à avec une conception unique. Très un simple

mais conception robuste sans le mécanisme critique impliqué.



Toutes les parties comme le mécanisme de disque de goupille de charnière utilisé dans la valve conventionnelle sont éliminées, et ont mis dans

boule enduite en caoutchouc renforcée pour arrêter la condition de médias d'écoulement en échange.



Cette boule, se déplace totalement hors du chemin d'écoulement quand le pompage est allumé donner des pertes principales minimum.



Les joints enduits en caoutchouc sphériques de boule parfaitement sur le siège de valve arrondi assurant totalement une preuve de fuite

cachetage.



Cette conception offre d'autres avantages comme non obstruer et nettoyage d'individu. Dans cet pratiquement exempt d'entretien

les valves, s'il y a lieu, après utilisation prolongée, le remplacement en ligne de la boule est juste un travail minutieux.



* consommation de puissance faible

* une plus grande capacité de manipulation solide

* nettoyage d'individu, Non-obstruant

* cachetage parfait

* baisse de basse pression





Principe :

Le coeur de cette valve est une boule en caoutchouc renforcée. La conception unique de la valve permet la libre circulation de la boule.

La boule se déplace à la position d'ouverture quand la pompe commence et permet la circulation du liquide sans n'importe quelle interférence (voir la fig.).

Comme la pompe s'arrête, les sièges de boule fermement contre le siège en métal dû à son propres poids et contre-pression de

le liquide (souris au-dessus de fig.). Ceci a comme conséquence le cachetage de DROPLESS.





Liste de pièces/matériaux de construction

Partie	Description	Norme	Spécial
1.	Corps	Fonte	St l'acier, a moulé l'acier
2.	Couverture	Fonte	St l'acier, a moulé l'acier
3.	Boule	Nitriles renforcés	EPDM, le néoprène
4.	Anneau de couverture	Caoutchouc nitrile	Butyle, Viton
5.	Anneau de Seat de boule	L.T. Bronze	St acier, bande de frottement dure.
6.	Attaches	Acier au carbone	St acier
