GROUPE EN ACIER CHINE DE TOBO
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | TOBO |
| Certification: | ISO 9001/ API 6D |
| Numéro de modèle: | CF8M |
| Quantité de commande min: | 1pcs |
|---|---|
| Prix: | Negotiation |
| Détails d'emballage: | Emballage généralement par étui en contreplaqué pour la livraison par mer |
| Délai de livraison: | 10 jours ouvrables |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 10000 PCs par mois |
| Nom de produit: | Clapet anti-retour d'oscillation | Matériel: | 316L |
|---|---|---|---|
| Application: | Pétrole, gaz, eau, vapeur etc. | Avantage: | Calmer |
| La température: | -10 ~ 80°C | Conception: | gaufrette |
| Corps: | Acier inoxydable | Seat: | Acier inoxydable |
| Surligner: | Clapet anti-retour silencieux DN200,Clapet anti-retour silencieux PN10,Clapet anti-retour silencieux AISI |
||

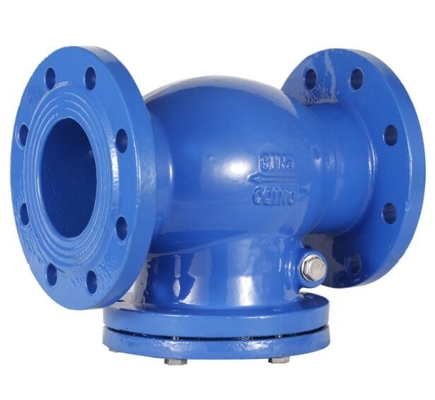

Clapet anti-retour silencieux DN200 / Bride percée PN10 / Inox 316 AISI / Pression PN16
| Nom du produit : | Clapet anti-retour silencieux | Application: | Eau, pétrole, gaz, etc., |
|---|---|---|---|
| Taille: | DN15 ~ DN300 | Pression: | PN16 ~ PN40, 150 livres ~ 600 livres |
| Standard: | API 6D/ANSI 16.5 B/JIS 20K/JIS 10K/DIN | Température: | -10~80 C |
| Corps: | SUS304 / 316 | Siège: | CF8 / CF8M |
| Surligner: |
clapet anti-retour à bille en acier inoxydable,clapet anti-retour à bille à bride |
||
Revêtement époxydique d'extrémité de bride de clapet anti-retour d'aiguille de globe de silence de fer malléable
Le clapet anti-retour silencieux est le choix préféré dans les applications où le fonctionnement silencieux et le coût sont des préoccupations majeures.
Sa course linéaire courte et son action de rappel par ressort se combinent pour fermer la vanne avant l'inversion du flux, ce qui élimine efficacement le choc et les coups de bélier normalement associés à l'arrêt soudain d'un flux inversé.
Caractéristiques:
⊙Conception professionnelle
La cavité interne de la valve est conçue comme une forme profilée, ce qui peut arrêter efficacement la turbulence.La surface sphérique est introduite pour former l'avant du contact disque et cône pour le couple de sièges ;ces structures vont extrêmement la force de choc du milieu et diminuer le coefficient de résistance de l'écoulement.Des structures à coque mince sont utilisées lors de la conception du composant de déviation pour assurer le flux laminaire et réduire considérablement le poids.La hauteur d'ouverture raisonnable et l'espace de la cavité permettent d'obtenir une surface de section d'écoulement maximale.Cela peut éviter l'apparition de la chambre à air;le paramètre de vanne Cv est amélioré.
⊙Excellentes caractéristiques de résistance à la corrosion
Revêtement intérieur et extérieur en résine époxy.
⊙Principes d'hygiène fiables
La résine époxy et le caoutchouc sont conformes aux normes d'hygiène, les garnitures, telles que le disque, le ressort, etc., sont en acier inoxydable.
Partie et matériel de courrier
Corps, Ligne : GGG50 avec revêtement interne et externe en résine époxy
Disque : GGG50 ou acier coulé
Tige de guidage, Ressort : 1Cr17Ni12Mo2Ti, Acier inoxydable
Douille de guidage : Bronze CuAI10Fe3
Rondelle de bride, joint torique : NBR, EPDM ou FPM
Spécifications techniques
- Diamètre nominal : 50 ~ 350 mm
-Pression nominale : 1.0/1.6Mpa
-Pression d'essai de résistance : 1,5/2,4 MPa
-Pression d'essai d'étanchéité : 1,1/1,76 MPa
Norme exécutive
| Norme de conception | AWWA A508 |
| Face à face | Norme d'entreprise |
| Extrémité de bride | DIN 2501 |
| Essai et inspection | JG/T 9092-1999 |
| Température de fonctionnement | NBR<80℃ ;EPDM<120℃ ;FPM<160℃ |
| DN | L | Les dimensions de la bride sont conformes à GB/T17421.6-1998 | ||||||||||
| O | C | g | F | b | nd | |||||||
| 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | |||
| 50 | 120 | 165 | 165 | 125 | 125 | 99 | 99 | 3 | 19 | 19 | 4-19 | 4-19 |
| 65 | 150 | 185 | 185 | 145 | 145 | 118 | 118 | 3 | 19 | 19 | 4-19 | 4-19 |
| 80 | 180 | 200 | 200 | 160 | 160 | 132 | 132 | 3 | 19 | 19 | 8-19 | 8-19 |
| 100 | 229 | 220 | 220 | 180 | 180 | 156 | 156 | 3 | 19 | 19 | 8-19 | 8-19 |
| 125 | 254 | 250 | 250 | 210 | 210 | 184 | 184 | 3 | 19 | 19 | 8-19 | 8-19 |
| 150 | 267 | 285 | 285 | 240 | 240 | 211 | 211 | 3 | 19 | 19 | 8-23 | 8-23 |
| 200 | 292 | 340 | 340 | 295 | 295 | 266 | 266 | 3 | 20 | 20 | 8-23 | 12-23 |
| 250 | 330 | 395 | 405 | 350 | 355 | 319 | 319 | 3 | 22 | 22 | 12-23 | 12-28 |
| 300 | 356 | 445 | 460 | 400 | 410 | 370 | 370 | 4 | 24,5 | 24,5 | 12-23 | 12-28 |
| 350 | 381 | 505 | 520 | 460 | 470 | 429 | 429 | 4 | 24,5 | 24,5 | 16-23 | 16-28 |
| Nom du produit : | Clapet anti-retour silencieux | Application: | Eau, pétrole, gaz, etc., |
|---|---|---|---|
| Taille: | DN15 ~ DN300 | Pression: | PN16 ~ PN40, 150 livres ~ 600 livres |
| Standard: | API 6D/ANSI 16.5 B/JIS 20K/JIS 10K/DIN | Température: | -10~80 C |
| Corps: | SUS304 / 316 | Siège: | CF8 / CF8M |
| Surligner: |
clapet anti-retour à bille en acier inoxydable,clapet anti-retour à bille à bride |
||
Clapet anti-retour silencieux DN200 / Bride percée PN10 / Inox 316 AISI / Pression PN16
Clapet anti-retour silencieux
Courte introduction:
Le clapet anti-retour résilient silencieux est appliqué aux conduites verticales dans lesquelles le flux moyen monte et le flux vers l'arrière est effectivement arrêté.Il pourrait être largement utilisé dans le système d'approvisionnement en eau et le système de vidange et il fonctionne en silence.
Caractéristiques:
⊙Conception professionnelle
La cavité interne de la valve est conçue comme une forme profilée, ce qui peut arrêter efficacement la turbulence.La surface sphérique est introduite pour former l'avant du contact disque et cône pour le couple de sièges ;ces structures vont extrêmement la force de choc du milieu et diminuer le coefficient de résistance de l'écoulement.Des structures à coque mince sont utilisées lors de la conception du composant de déviation pour assurer le flux laminaire et réduire considérablement le poids.La hauteur d'ouverture raisonnable et l'espace de la cavité permettent d'obtenir une surface de section d'écoulement maximale.Cela peut éviter l'apparition de la chambre à air;le paramètre de vanne Cv est amélioré.
⊙Excellentes caractéristiques de résistance à la corrosion
Revêtement intérieur et extérieur en résine époxy.
⊙Principes d'hygiène fiables
La résine époxy et le caoutchouc sont conformes aux normes d'hygiène, les garnitures, telles que le disque, le ressort, etc., sont en acier inoxydable.
Partie et matériel de courrier
Corps, Ligne : GGG50 avec revêtement interne et externe en résine époxy
Disque : GGG50 ou acier coulé
Tige de guidage, Ressort : 1Cr17Ni12Mo2Ti, Acier inoxydable
Douille de guidage : Bronze CuAI10Fe3
Rondelle de bride, joint torique : NBR, EPDM ou FPM
Spécifications techniques
- Diamètre nominal : 50 ~ 350 mm
-Pression nominale : 1.0/1.6Mpa
-Pression d'essai de résistance : 1,5/2,4 MPa
-Pression d'essai d'étanchéité : 1,1/1,76 MPa
Norme exécutive
| Norme de conception | AWWA A508 |
| Face à face | Norme d'entreprise |
| Extrémité de bride | DIN 2501 |
| Essai et inspection | JG/T 9092-1999 |
| Température de fonctionnement | NBR<80℃ ;EPDM<120℃ ;FPM<160℃ |
| DN | L | Les dimensions de la bride sont conformes à GB/T17421.6-1998 | ||||||||||
| O | C | g | F | b | nd | |||||||
| 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | |||
| 50 | 120 | 165 | 165 | 125 | 125 | 99 | 99 | 3 | 19 | 19 | 4-19 | 4-19 |
| 65 | 150 | 185 | 185 | 145 | 145 | 118 | 118 | 3 | 19 | 19 | 4-19 | 4-19 |
| 80 | 180 | 200 | 200 | 160 | 160 | 132 | 132 | 3 | 19 | 19 | 8-19 | 8-19 |
| 100 | 229 | 220 | 220 | 180 | 180 | 156 | 156 | 3 | 19 | 19 | 8-19 | 8-19 |
| 125 | 254 | 250 | 250 | 210 | 210 | 184 | 184 | 3 | 19 | 19 | 8-19 | 8-19 |
| 150 | 267 | 285 | 285 | 240 | 240 | 211 | 211 | 3 | 19 | 19 | 8-23 | 8-23 |
| 200 | 292 | 340 | 340 | 295 | 295 | 266 | 266 | 3 | 20 | 20 | 8-23 | 12-23 |
| 250 | 330 | 395 | 405 | 350 | 355 | 319 | 319 | 3 | 22 | 22 | 12-23 | 12-28 |
| 300 | 356 | 445 | 460 | 400 | 410 | 370 | 370 | 4 | 24,5 | 24,5 | 12-23 | 12-28 |
| 350 | 381 | 505 | 520 | 460 | 470 | 429 | 429 | 4 | 24,5 | 24,5 | 16-23 | 16-28 |
Caractéristiques:
⊙Conception professionnelle
La cavité interne de la valve est conçue comme une forme profilée, ce qui peut arrêter efficacement la turbulence.La surface sphérique est introduite pour former l'avant du contact disque et cône pour le couple de sièges ;ces structures vont extrêmement la force de choc du milieu et diminuer le coefficient de résistance de l'écoulement.Des structures à coque mince sont utilisées lors de la conception du composant de déviation pour assurer le flux laminaire et réduire considérablement le poids.La hauteur d'ouverture raisonnable et l'espace de la cavité permettent d'obtenir une surface de section d'écoulement maximale.Cela peut éviter l'apparition de la chambre à air;le paramètre de vanne Cv est amélioré.
⊙Excellentes caractéristiques de résistance à la corrosion
Revêtement intérieur et extérieur en résine époxy.
⊙Principes d'hygiène fiables
La résine époxy et le caoutchouc sont conformes aux normes d'hygiène, les garnitures, telles que le disque, le ressort, etc., sont en acier inoxydable.
Partie et matériel de courrier
Corps, Ligne : GGG50 avec revêtement interne et externe en résine époxy
Disque : GGG50 ou acier coulé
Tige de guidage, Ressort : 1Cr17Ni12Mo2Ti, Acier inoxydable
Douille de guidage : Bronze CuAI10Fe3
Rondelle de bride, joint torique : NBR, EPDM ou FPM
Spécifications techniques
- Diamètre nominal : 50 ~ 350 mm
-Pression nominale : 1.0/1.6Mpa
-Pression d'essai de résistance : 1,5/2,4 MPa
-Pression d'essai d'étanchéité : 1,1/1,76 MPa
Norme exécutive
| Norme de conception | AWWA A508 |
| Face à face | Norme d'entreprise |
| Extrémité de bride | DIN 2501 |
| Essai et inspection | JG/T 9092-1999 |
| Température de fonctionnement | NBR<80℃ ;EPDM<120℃ ;FPM<160℃ |
| DN | L | Les dimensions de la bride sont conformes à GB/T17421.6-1998 | ||||||||||
| O | C | g | F | b | nd | |||||||
| 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | |||
| 50 | 120 | 165 | 165 | 125 | 125 | 99 | 99 | 3 | 19 | 19 | 4-19 | 4-19 |
| 65 | 150 | 185 | 185 | 145 | 145 | 118 | 118 | 3 | 19 | 19 | 4-19 | 4-19 |
| 80 | 180 | 200 | 200 | 160 | 160 | 132 | 132 | 3 | 19 | 19 | 8-19 | 8-19 |
| 100 | 229 | 220 | 220 | 180 | 180 | 156 | 156 | 3 | 19 | 19 | 8-19 | 8-19 |
| 125 | 254 | 250 | 250 | 210 | 210 | 184 | 184 | 3 | 19 | 19 | 8-19 | 8-19 |
| 150 | 267 | 285 | 285 | 240 | 240 | 211 | 211 | 3 | 19 | 19 | 8-23 | 8-23 |
| 200 | 292 | 340 | 340 | 295 | 295 | 266 | 266 | 3 | 20 | 20 | 8-23 | 12-23 |
| 250 | 330 | 395 | 405 | 350 | 355 | 319 | 319 | 3 | 22 | 22 | 12-23 | 12-28 |
| 300 | 356 | 445 | 460 | 400 | 410 | 370 | 370 | 4 | 24,5 | 24,5 | 12-23 | 12-28 |
| 350 | 381 | 505 | 520 | 460 | 470 | 429 | 429 | 4 | 24,5 | 24,5 | 16-23 | 16-28 |
Si vous avez besoin de plus d'informations, veuillez nous contacter.
La description:
| Paramètres techniques | ||||
| Modèle | PN(MPa) | Pression d'essai de coulée(MPa) | Pression d'essai du joint (MPa) | Matériaux du corps, du capot |
| HQ41X-10 | 1 | 1.5 | 1.1 | fer ou acier |
| HQ41X-16 | 1.6 | 2.4 | 1,76 | |
| Partie et matériel de courrier | ||||
| Corps : Fonte, fonte ductile, WCB | ||||
| Chapeau : Fonte, fonte ductile, WCB | ||||
| Bille : fonte d'acier recouverte de néoprène | ||||
| Milieu : eau et fluide faiblement corrosif | ||||
Applications:
Le clapet anti-retour à bille à bride utilise le rouleau recouvert de caoutchouc comme disque, lorsque, sous l'action du
moyen, peut rouler de haut en bas avec le chemin de glissement intégral à l'intérieur de la vanne afin d'ouvrir ou
Ferme le.
Et il se caractérise par une bonne étanchéité, une fermeture silencieuse et aucune production de coup de bélier.
Le corps est une conception de chemin d'écoulement d'eau complet, un grand débit, une petite résistance et la perte de charge d'eau est plus petite
celle du type swing de 50.
Il peut être monté verticalement ou horizontalement et peut être utilisé pour l'eau froide, l'eau chaude, industrielle et
réseaux de canalisations de boues vivantes, particulièrement adaptés à la pompe à boues submersible.
La température moyenne : 0~80℃.
| Dimensions | ||||||
| DN(mm) | L | ré | D1 | D2 | Z-φd | H |
| 50 | 180 | 160 | 125 | 100 | 4-18 | 185 |
| 65 | 200 | 180 | 145 | 120 | 4-18 | 210 |
| 80 | 260 | 195 | 160 | 135 | 4-18/8-18 | 245 |
| 100 | 300 | 215 | 180 | 155 | 8-18 | 280 |
| 125 | 350 | 245 | 210 | 185 | 8-18 | 335 |
| 150 | 400 | 280 | 240 | 210 | 8-23 | 400 |
| 200 | 500 | 335 | 295 | 265 | 8-23/12-23 | 495 |
| 250 | 600 | 390/405 | 350/355 | 320 | 12-23/12-25 | 600 |
| 300 | 700 | 440/460 | 400/410 | 375 | 12-23/12-25 | 715 |
| 350 | 800 | 500/520 | 460/470 | 435 | 16-23/16-25 | 820 |
Clapet anti-retour - Le type à bille (clapet anti-retour) a été le premier clapet à avoir une conception unique.Un très simple
mais conception robuste sans mécanisme critique impliqué.
Toutes les pièces telles que le mécanisme de disque à goupille de charnière utilisé dans les vannes conventionnelles sont éliminées et ont été mises en place
boule recouverte de caoutchouc renforcé pour arrêter le flux de fluide en état de retour.
Cette bille se déplace totalement hors du trajet d'écoulement lorsque le pompage est en marche pour donner des pertes de charge minimales.
La bille sphérique recouverte de caoutchouc se scelle parfaitement sur le siège de soupape arrondi assurant une étanchéité totale
scellage.
Cette conception offre d'autres avantages comme le non colmatage et l'autonettoyage.Dans ce pratiquement sans entretien
vannes, si nécessaire, après une utilisation prolongée, le remplacement en ligne de la bille n'est qu'un travail minutieux.
* Faible consommation d'énergie
* Plus grande capacité de manutention solide
* Autonettoyant, non colmatant
* Étanchéité parfaite
* Faible perte de charge
Principe:
Le cœur de cette valve est une bille en caoutchouc renforcée.La conception unique de la valve permet un mouvement libre de la bille.
La bille se déplace en position ouverte lorsque la pompe démarre et permet un écoulement libre du liquide sans aucune interférence (voir fig.).
Lorsque la pompe s'arrête, la bille repose fermement contre le siège métallique en raison de son propre poids et de la contre-pression de
le liquide (passez la souris sur la fig.).Il en résulte une étanchéité DROPLESS.
Liste des pièces / Matériaux de construction
| Partie | La description | Standard | Spécial |
| 1. | Corps | Fonte | acier inoxydable, acier moulé |
| 2. | Couverture | Fonte | acier inoxydable, acier moulé |
| 3. | Balle | Renforcé de nitrile | EPDM, Néoprène |
| 4. | Couverture Anneau | Caoutchouc nitrile | Butyle, Viton |
| 5. | Anneau de siège de boule | LT Bronze | Acier inoxydable, frottement dur. |
| 6. | Attaches | Acier Carbone | acier inoxydable |
