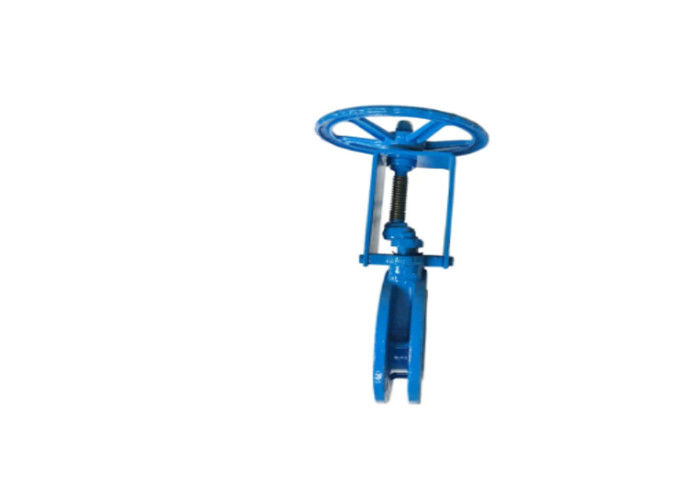

Soupape à vanne posée résiliente à haute pression DIN 3352, JIS 10 K, bride d'en 7005,2



Introduction posée résiliente de soupape à vanne



La porte de valve ou le membre de fermeture est typiquement sous forme de cale faite de matériel de fonte

afin d'être suffisamment rocailleux afin de convenir à la haute pression et aux applications élevées d'écoulement.



Dans une soupape à vanne résiliente de siège, la surface externe de la cale de valve est enduite d'un élastomère

matériel afin d'offrir un joint bulle-serré même aux pressions de fonctionnement élevées.



La cale de valve est actionnée en tournant une tige filetée afin d'avancer ou rétracter la valve

cale dans la voie d'eau du logement de valve.



Sur la fermeture de valve, le matériel résilient sur les formes de bord un joint bulle-serré avec l'interne

surface du corps de valve. La saleté ou toute autre contamination dans le système d'exploitation de valve peut mener à

cachetage inachevé de la cale ou de tout autre défaut de fonctionnement.



Un autre objet de la présente invention est de fournir une soupape à vanne résiliente de siège ayant

système amélioré d'opérateur de cale qui surmonte aisément les effets délétères de la contamination présentés pendant la construction ou entraînés dans le produit porté à la valve.



Ceux-ci et d'autres objets de la présente invention qui deviendra évidente de l'étude

la description apposée et les dessins sont fournis dans une disposition de valve, celle comporte une valve

logement qui définit un passage de l'eau et un siège de valve dans le passage de valve.



Une cale de valve disposée dans le passage de logement se déplace le long d'une direction d'opération

entre une position de fermeture en contact avec le siège de valve pour bloquer l'écoulement de l'eau par la valve

passage et une position d'ouverture permettant l'écoulement de l'eau par le passage de valve.



Une paire à part espacées de voies est disposée dans le logement de valve des deux côtés de la cale

et prolongez le long de la direction de l'opération. Une paire d'ailes opposées a continué la cale de valve,

voyage dans chaque voie. Une tige de valve couplée en le morceau de valve déplace la cale de valve dans des directions de échange opposées entre la valve ouverte et la valve des positions de fermeture.



Des rouleaux sont portés sur les ailes pour l'engagement de roulement avec les voies et les lames de grattoir sont

a continué les ailes adjacentes les rouleaux pour érafler la contamination à partir des voies.



Les voies peuvent être fournies avec ou sans un revêtement. Si une aile est fournie sans rouleaux en raison de

une application de chargement légère, par exemple, la voie est de préférence fournie sans revêtement.

Caractéristiques posées résilientes de soupape à vanne :



1.Products : Soupape à vanne posée résiliente DIN 3352 F4 DN600

2.Material de la construction de la soupape à vanne : Fer malléable
3.Size de la soupape à vanne : DN600

pression 4.Working : PN10

type 5.Connection : À flasque, DN2501, PN10
type 6.Seal : Joint mou (EPDM ou NBR)

norme 7.Design : DIN3352

8. Dimensions face à face : DIN3202 F4

la valve 9.Each soit examinée selon la norme d'essai : DIN3230

10. La température de travail : ≤80°C

11.Media : l'eau

type 12.Stem : Tige non en hausse

13.Length de valve : DIN3352 F4

14. Revêtement : époxyde bleu de poudre



CARACTÉRISTIQUES posées résilientes de soupape à vanne



Grenaillage de ⊙

la surface protectrice finie par le grenaillage et la surface est lisse et soin.



Siège d'aplatissement de ⊙

Manière ennuyée continue douce sans renfoncement de places assises, il n'est pas facile d'obtenir l'impureté pilled.

Faisant le liquide immédiatement.



⊙ traitant avec le caoutchouc

Intérieur et externe sont enduits de la connaissance avancée de la vulcanisation en caoutchouc faisant alors

sûr de l'élasticité du caoutchouc, et s'assurer la dimension précise de la géométrie. En caoutchouc et malléable

main de valve de fonte ensemble à peine. Ceci peut éviter la décroissance due à l'utilisation à long terme.



⊙ anti-corrosif

Intérieur et externe sont enduits de la résine d'époxyde non-toxique de poudre pour renforcer la capacité de corrosion résistant et pour soulever la qualité

de l'approvisionnement en eau.



Ruggedization de ⊙

Il est facile rompre la valve malléable plus ancienne de fer après avoir été effectué par nonego. Elle peut s'arrêter

la rupture dépendent de la bonne capacité de mécanique du fer malléable.



⊙ trois « ○ » anneau scellé

Avec les trois « O » – des anneaux, la fuite peuvent être considérablement réduits et le « O » – l'anneau peut être

remplacé dans cette condition avec de la pression et sans arrêter l'eau. L'axletree poussé

réduit la résistance de friction et abaisse le couple opérationnel. Et ce peut être joint de commutateur

anneau sans s'ouvrir et se fermer.



NORMES APPLICABLES

Norme américaine de ⊙
Conception à ANSI/AWWA C509
Dimension face à face à ASME B16.10-2000 (OIN 3 séries)
Bride et perçage à SME/ANSI B16.42-1998

Norme britannique de ⊙
Conception à BS5163, BS5150
Dimension face à face à BS5163 (séries 3series, ISO19 d'OIN)
Bride et perçage à BS4504 part1 (EN1092)

Norme de l'Allemagne de ⊙
Conception à DIN3352
Dimension face à face à DIN3202 (F4 : OIN 14 séries ; F5 : OIN 15 séries)
Bride et perçage vers les BS EN1092
