GROUPE EN ACIER CHINE DE TOBO
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | TOBO |
| Certification: | ISO |
| Numéro de modèle: | / |
| Quantité de commande min: | 10pcs |
|---|---|
| Prix: | 39-40$ |
| Détails d'emballage: | Les vannes sont emballées dans une feuille à bulles en plastique et dans des boîtes en contreplaqué |
| Délai de livraison: | 15-20days |
| Conditions de paiement: | D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 208080pcs |

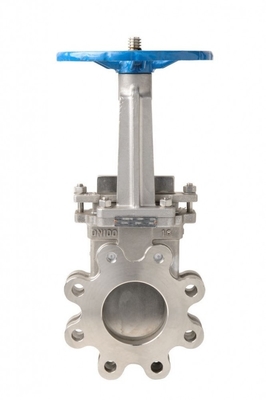

| Nom: | Soupape à vanne de couteau de gaufrette | Classe de grandeur: | 2inch à 24 pouces |
|---|---|---|---|
| Matériel: | GGG40/50 ; CF8 ; CF8M ; 2205 ; 2507 | Mode d'entraînement: | Niveau |
| Presssure: | 0.6MPa~2.5MPa | La température: | -38°C~1100°C |
| Matériel de scellage: | PTFE, métal posé | Perçage de bride: | Norme ANSI B16.5, GB/T9113, JB/T79, hectogramme, expédition et manipulation, JIS, DIN, N-F, BS |
| Surligner: | Soupape à vanne PN25 posée résiliente,Soupape à vanne posée résiliente de cale de NBR,Soupape à vanne de couteau DIN 3352 |
||
Grenaillage posé résilient de soupape à vanne de la cale PN25 de NBR
| Nom : | Soupape à vanne posée résiliente | Pression : | PN 16, PN25 |
|---|---|---|---|
| Caractéristique : | Poids léger | La température : | -20 | 120 C |
| Corps : | DI GGG 50, fonte GG25 | Cale : | Revêtement de fer EPDM/NBR |
| Bride : | DIN 3352, JIS 10 K, EN 7005,2 | Essai : | Force d'essai par 2.4Mpa |
| Lumière élevée : |
Soupape à vanne PN25 posée résiliente,Soupape à vanne posée résiliente de cale de NBR,Grenaillage de la soupape à vanne posée résiliente |
||
Le capot d'acier inoxydable boulonne la soupape à vanne posée résiliente légère
Caractéristiques de conception posées résilientes de soupape à vanne :
Joint circulaire des garnitures de l'axe - « FIL SEC » - remplaçable sous pression.
Axe d'acier inoxydable avec le fil roulé et le rapport.
Cale rubbered par sufrace total avec l'écrou remplaçable d'axe.
La soupape à vanne posée résiliente à en 1074-1 et 2/en 1171, avec WRAS a approuvé EPDM
pièces en caoutchouc.
La porte de valve ou le membre de fermeture est typiquement sous forme de cale faite de matériel de fonte
afin d'être suffisamment rocailleux afin de convenir à la haute pression et aux applications élevées d'écoulement.
Dans une soupape à vanne résiliente de siège, la surface externe de la cale de valve est enduite d'un élastomère
matériel afin d'offrir un joint bulle-serré même aux pressions de fonctionnement élevées.
La cale de valve est actionnée en tournant une tige filetée afin d'avancer ou rétracter la valve
cale dans la voie d'eau du logement de valve.
Sur la fermeture de valve, le matériel résilient sur les formes de bord un joint bulle-serré avec l'interne
surface du corps de valve. La saleté ou toute autre contamination dans le système d'exploitation de valve peut mener à
cachetage inachevé de la cale ou de tout autre défaut de fonctionnement.
Cachetage d'A. Stem
Trois joints indépendants de tige offrant la sécurité triple :
• Un anneau d'essuie-glace de NBR se protège contre la saleté de l'extérieur.
• Un polyamid soutenant avec 4 joints circulaires de NBR se protège contre la corrosion galvanique.
• Un scellage en caoutchouc de manchette d'EPDM agit en tant que joint hydraulique principal à l'écoulement.
B. Body/connexion de capot
L'ensemble unique du corps de valve et du capot assure une étanchéité durable :
• Une garniture en caoutchouc ronde de capot s'insère dans un renfoncement dans le capot de valve l'empêchant
de l'soufflage par des coups de bélier.
• Les boulons de capot d'acier inoxydable sont fraisés dans le capot de valve, encerclé
par la garniture de capot et scellé avec la fonte chaude. Ainsi il n'y a aucun risque de corrosion
car les boulons ne sont pas exposés au milieu ou au sol.
Caractéristiques posées résilientes de soupape à vanne :
| NON | Nom de partie | Matériel |
| 1 | Corps | Fonte malléable |
| 2 | Cale | Fonte malléable + EPDM |
| 3 | Écrou de tige | Gunmetal ZCuAl10Fe3 |
| 4 | Garniture | EPDM |
| 5 | Capot | Fonte malléable |
| 6 | Garniture de glande | Gunmetal ZCuAl10Fe3 |
| 7 | Tige | 2Cr13 S.S.x 20Cr13 |
| 8 | Glande | Fonte malléable |
| 9 | Essuie-glace en caoutchouc | EPDM/NBR |
| 10 | Roue de main | Fonte malléable |
CARACTÉRISTIQUES posées résilientes de soupape à vanne
Grenaillage de ⊙
la surface protectrice finie par le grenaillage et la surface est lisse et soin.
Siège d'aplatissement de ⊙
Manière ennuyée continue douce sans renfoncement de places assises, il n'est pas facile d'obtenir l'impureté pilled.
Faisant le liquide immédiatement.
⊙ traitant avec le caoutchouc
Intérieur et externe sont enduits de la connaissance avancée de la vulcanisation en caoutchouc faisant alors
sûr de l'élasticité du caoutchouc, et s'assurer la dimension précise de la géométrie. En caoutchouc et malléable
main de valve de fonte ensemble à peine. Ceci peut éviter la décroissance due à l'utilisation à long terme.
⊙ anti-corrosif
Intérieur et externe sont enduits de la résine d'époxyde non-toxique de poudre pour renforcer la capacité de corrosion résistant et pour soulever la qualité
de l'approvisionnement en eau.
Ruggedization de ⊙
Il est facile rompre la valve malléable plus ancienne de fer après avoir été effectué par nonego. Elle peut s'arrêter
la rupture dépendent de la bonne capacité de mécanique du fer malléable.
Applications : Cette valve s'est largement appliquée dans les tuyaux liquides pour s'ouvrir ou fixation fermante dans tels
l'eau, évacuation des eaux d'égout, courant électrique, tuyau d'énergétique, produit chimique, expédition, sources d'énergie etc.
