Lieu d'origine: | LA CHINE |
Nom de marque: | TOBO |
Certification: | ISO 9001/ API 6D |
Numéro de modèle: | CF8M |
Quantité de commande min: | 1pcs |
---|---|
Prix: | Negotiation |
Détails d'emballage: | Emballage généralement par étui en contreplaqué pour la livraison par mer |
Délai de livraison: | 10 jours ouvrables |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 10000 PCs par mois |
Nom de produit: | Clapet anti-retour d'oscillation | Matériel: | 316L |
---|---|---|---|
Application: | Pétrole, gaz, eau, vapeur etc. | Avantage: | Calmer |
La température: | -10 ~ 80°C | Conception: | gaufrette |
Corps: | Acier inoxydable | Seat: | Acier inoxydable |
Surligner: | Clapet anti-retour à flasque par gaufrette de boule,Clapet anti-retour à flasque par disque axial de boule,600lbs a bridé le clapet anti-retour de boule |
Nom de produit : | Clapet anti-retour de silence | Application : | L'eau, pétrole, gaz, etc., |
---|---|---|---|
Taille : | DN15 | DN300 | Pression : | PN16~PN40, 150 livres | 600lbs |
Norme : | Norme ANSI d'api 6D/b 16,5 JIS 20K/JIS 10K /DIN | La température : | -10~80 C |
Corps : | SUS304/316 | Seat : | Laiton/EPDM |
Tige : | 2Cr13/SS304 | ||
Lumière élevée : |
clapet anti-retour inoxydable de bille d'acier,clapet anti-retour vertical de boule |

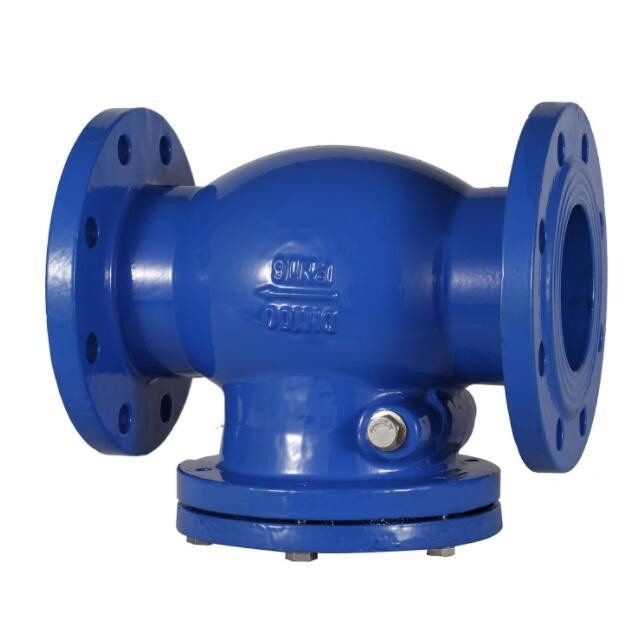

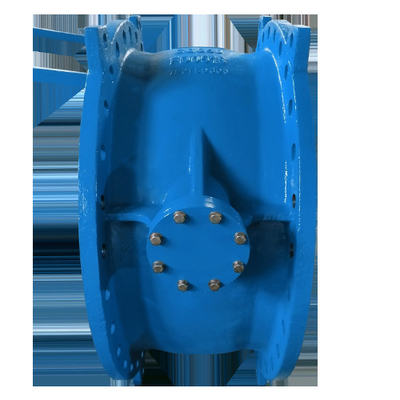

Stations de pompage axiales d'applications de disque de clapet anti-retour de boule de DI Construction Flanged
Applications : Stations de pompage. Traitement et offre de l'eau. Réseaux pour la distribution d'eau propre, irrigation (l'eau filtrée). Réseaux de lutte anti-incendie.
Données techniques
Représentations techniques
Essai
Matériaux
Clapet anti-retour silencieux d'ascenseur
Brève introduction :
Le clapet anti-retour résilient silencieux est appliqué aux canalisations verticales dans lesquelles des courses moyennes d'écoulement vers le haut
et
vers l'arrière coulant sont effectivement arrêtés. Il pourrait être très utilisé dans le système d'alimentation en eau et le système et lui de drain fonctionne le silence.
Caractéristiques :
conception de ⊙Professional
La cavité intérieure de la valve est conçue en tant que forme aérodynamique, qui peut effectivement arrêter la turbulence.
la surface sphérique est présentée pour former l'avant du contact de disque et de cône pour les couples de places assises ; ceux-ci
les structures extrêmement la force de choc du milieu et diminuent le coefficient de résistance d'écoulement.
Coquille mince
les structures est quand conception utilisée le composant de déviation assurer l'écoulement laminaire et considérablement
laissez tomber
poids. L'espace ouvert raisonnable de taille et de cavité permettent l'obtention du domaine maximum de l'écoulement
section. Il
peut éviter l'occurrence de la chambre à air ; cv de paramètre de valve est amélioré.
caractéristiques ⊙Excellent de corrosion de preuve
Revêtement interne et externe de résine époxyde.
principes ⊙Reliable d'hygiène
La résine époxyde et le caoutchouc sont conformes à la norme d'hygiène, à l'équilibre, tel que le disque, le ressort, etc., sont faits
d'inoxydable
acier.
Pièce et matériel de courrier
Corps, ligne : GGG50 avec le revêtement interne et externe de résine époxyde
Disque : GGG50 ou acier de bâti
Tige de guidage, ressort : 1Cr17Ni12Mo2Ti, acier inoxydable
Bague de guidage : CuAI10Fe3 en bronze
Brident le joint, joint circulaire : NBR, EPDM ou FPM
Spécification technique
- Diamètre nominal : 50~350mm
- Pression nominale : 1.0/1.6Mpa
- Pression d'essai de résistance : 1.5/2.4Mpa
- Pression d'essai de scellage : 1.1/1.76Mpa
Norme exécutive
Norme de conception | AWWA A508 |
Face à face | Norme d'entreprise |
Extrémité de bride | DIN 2501 |
Essai et inspection | JG/T 9092-1999 |
La température fonctionnante | NBR<80> |
DN | L | Les dimensions de bride sont conformes à GB/T17421.6-1998 | ||||||||||
O | C | g | f | b | ND | |||||||
1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | |||
50 | 120 | 165 | 165 | 125 | 125 | 99 | 99 | 3 | 19 | 19 | 4-19 | 4-19 |
65 | 150 | 185 | 185 | 145 | 145 | 118 | 118 | 3 | 19 | 19 | 4-19 | 4-19 |
80 | 180 | 200 | 200 | 160 | 160 | 132 | 132 | 3 | 19 | 19 | 8-19 | 8-19 |
100 | 229 | 220 | 220 | 180 | 180 | 156 | 156 | 3 | 19 | 19 | 8-19 | 8-19 |
125 | 254 | 250 | 250 | 210 | 210 | 184 | 184 | 3 | 19 | 19 | 8-19 | 8-19 |
150 | 267 | 285 | 285 | 240 | 240 | 211 | 211 | 3 | 19 | 19 | 8-23 | 8-23 |
200 | 292 | 340 | 340 | 295 | 295 | 266 | 266 | 3 | 20 | 20 | 8-23 | 12-23 |
250 | 330 | 395 | 405 | 350 | 355 | 319 | 319 | 3 | 22 | 22 | 12-23 | 12-28 |
300 | 356 | 445 | 460 | 400 | 410 | 370 | 370 | 4 | 24,5 | 24,5 | 12-23 | 12-28 |
350 | 381 | 505 | 520 | 460 | 470 | 429 | 429 | 4 | 24,5 | 24,5 | 16-23 | 16-28 |
