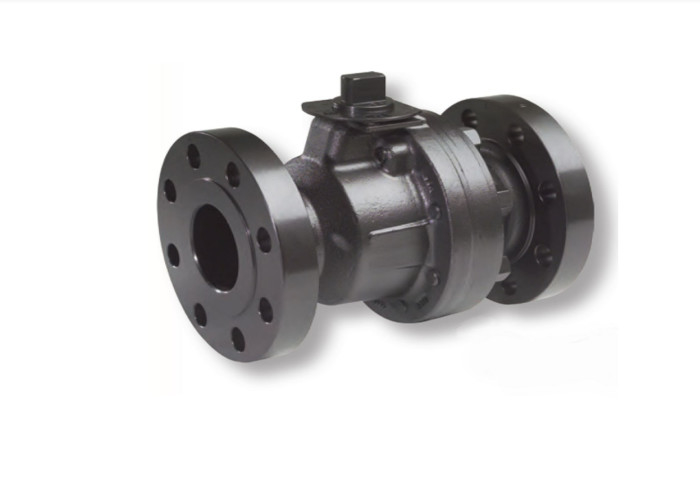

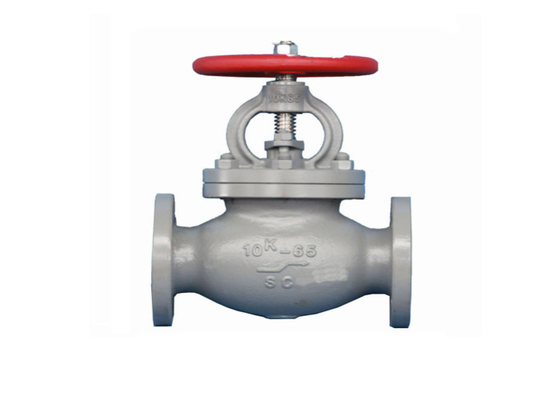

2" ~16" la classe 150/2500 de norme ANSI 304 316 ont bridé robinet d'arrêt sphérique d'acier inoxydable

2" ~16" la classe 150/2500 de norme ANSI 304 316 ont bridé robinet d'arrêt sphérique d'acier inoxydable

Composants

Les robinets d'arrêt sphériques ont une forme très distincte de globe. Le disque, la tige de valve, et la roue de main sont les pièces mobiles dans le corps de valve. Le corps est disponible dans trois conceptions différentes selon l'application aussi bien que trois types différents de disques.

Construction de corps

En raison des angles dans le corps de robinet d'arrêt sphérique il y a un haut niveau de la perte principale. La perte principale est la mesure de réduction dans la charge hydraulique du liquide car elle se déplace par le système. La perte de charge hydraulique peut être calculée en additionnant la tête d'altitude, la tête de vitesse et la tête de pression. Tandis que la perte principale est inévitable dans les systèmes liquides, elle est augmentée par des obstructions et des discontinuités dans le chemin d'écoulement tel que la forme de S de la conception de robinet d'arrêt sphérique. Les tuyaux de corps et d'écoulement sont arrondis et lisses pour fournir l'écoulement de système sans créer la turbulence ou le bruit. Pour éviter de créer des pertes de pression supplémentaires à la vitesse élevée les tuyaux devraient être une zone de constantes. Les robinets d'arrêt sphériques sont disponibles dans trois types de principal organisme (bien que conçoit en fonction du client sont disponibles aussi bien) : la conception d'angle, en "y", et le z ont formé.

Angle : Des valves d'angle sont conçues de sorte que l'admission et le débouché soient perpendiculaires. Elles sont employées pour transférer l'écoulement à partir de la verticale à horizontal.

Y-corps : les valves de conception de Y-corps, également connues sous le nom de robinets d'arrêt sphériques de croisement de flux, dérivent l'action linéaire de la pente entre l'axe de l'admission et les orifices de sortie. Cette conception réduit la baisse à haute pression inhérente dans des robinets d'arrêt sphériques. Le siège et la tige sont à un ange 45° avec l'écoulement de médias, pour un chemin plus droit d'écoulement à la pleine ouverture. La Y-conception garde également la tige, capot, et en emballant dans relativement un pression-résistant enveloppez. Cette conception de valve est bien adaptée pour des hautes pressions et d'autres services graves.

Spécifications

Matériel de partie
