Lieu d'origine: | porcelaine |
Nom de marque: | TOBO |
Certification: | API ISO CE |
Numéro de modèle: | SS410 |
Quantité de commande min: | 5pcs |
---|---|
Prix: | Negotiation |
Détails d'emballage: | Carton, caisse en contreplaqué ou selon la demande des clients |
Délai de livraison: | 10 jours ouvrables |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 1000pcs par mois |
Nom de production: | Robinet d'arrêt sphérique à flasque d'extrémité | Matériel: | SS410 |
---|---|---|---|
Extrémités: | Extrémités à flasque ou fileté | Application: | Gas, pétrole, eau, liquide de Corrosie et vapeur |
Taille: | 16" | Pression: | 300# |
Tempreture: | Haute température | Position de fil de tige: | Robinet d'arrêt sphérique extérieur de tige de vis |
Surligner: | ASME B16.34 a bridé robinet d'arrêt sphérique,Robinet d'arrêt sphérique à flasque par tige extérieure de vis,SS410 a bridé robinet d'arrêt sphérique d'extrémité |

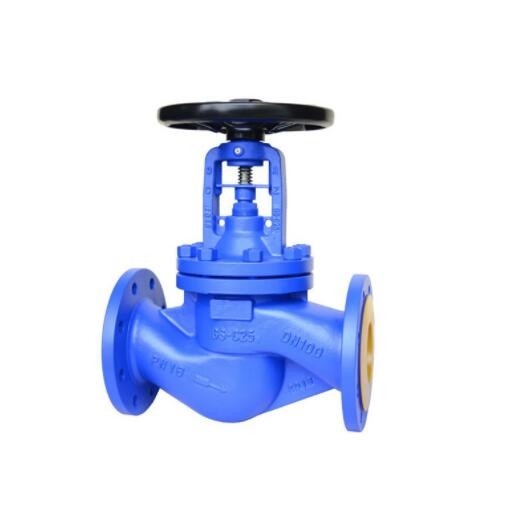

16" - le corps de CS de 300 rf a bridé équilibre du robinet d'arrêt sphérique 410-SS (api #8) DISPARAISSENT. API-600 ASME B16.34
Nom de produit : | Robinet d'arrêt sphérique à flasque | Application : | Pétrole, gaz, eau, vapeur etc., |
---|---|---|---|
Taille : | 16" » | Pression : | 300lbs |
Norme : | API-600 ASME B16.34. | La température : | -29~425 C |
Corps : | Acier inoxydable | Tige : | Acier inoxydable 2Cr13 /SS304 |
Seat : | F6 / Comme demande | ||
Lumière élevée : |
robinet d'arrêt sphérique d'acier de fonte, robinet d'arrêt sphérique de l'eau |
Robinet d'arrêt sphérique 16" - corps de CS de 300 rf, équilibre 410-SS (api #8), DISPARAISSENT. API-600 ASME B16.34.
Le robinet d'arrêt sphérique est référence conçue à la norme interne et internationale avancée. Le adoptant le matériel différent, la valve peut des travaux avec le milieu différent, tel que l'eau, le pétrole, le gaz, la vapeur, le carbamide et tout autre milieu.
sélection des applications possibles : |
(industrie) (centrale) |
(usine de puerification de fumée) (approvisionnement en gaz) |
(équipements de vide) (ammoniaque) |
(eau chaude) (systme cllling&freezing) |
(technologie de chauffage) (système de vapeur) |
Caractéristiques |
En dehors de la vis et du joug (OS et Y), tige en hausse |
Capot boulonné |
Disque conique |
Capot prolongé pour des services cryogéniques |
Roue de main d'impact facultative |
Vitesse facultative |
Caractéristiques |
Conception : ASME B16.34/BS 1873 |
Face à face : ASME B16.10 |
De bout en bout : ASME B16.10 |
Bride d'extrémité : ASME B16.5 |
Extrémité de BW : ASME B16.25 |
Essai : Api 598 |
Spécial : LA NACE MR-01-75 |
Notes : La taille de la publication périodique, bride se reliante de valve peut être conception selon le reguirment de clients.
Spécification de performances de produits
Pièces | Matériaux | |||
Corps | ASTM A216 GR.WCB | |||
Anneau de Seat | ASTM A105 + Stellite a fait face | |||
Disque | ASTM A105 + 13Cr a fait face | |||
Plat de poussée de disque | Type 420 d'ASTM A276 | |||
Écrou de disque | Type 410 d'ASTM A276 | |||
Tige | ASTM A182 GR.F6 | |||
Écrous de boulon de capot | ASTM A194 GR.2H | |||
Boulons de capot | ASTM A193 GR.B7 | |||
Garniture | Fer mou + graphite | |||
Bague de banquette arrière | Type 410 d'ASTM A276 | |||
Emballage de tige | Le graphite et la matrice tressés ont formé l'anneau de graphite | |||
Capot | ASTM A216 GR.WCB | |||
Goupilles d'oeil à queue filetée | Acier au carbone | |||
Glande | Type 410 d'ASTM A276 | |||
Bride de glande | ASTM A216 GR.WCB | |||
Boulons d'oeil de glande | ASTM A307 GR.B | |||
Écrous d'oeil à queue filetée | ASTM A194 GR.2H | |||
Yoke Bush | ASTM A439 GR.D-2 | |||
Vis | Acier au carbone | |||
Roue de main | Fer malléable | |||
Écrou de roue de main | ASTM A194 GR.2H | |||
Joint | Acier au carbone | |||
Joug | ASTM A216 GR.WCB | |||
Yoke Pan Bolt Nuts | ASTM A194 GR.2H | |||
Yoke Pan Bolt | ASTM A193 GR.B7 | |||
Incidence | Acier | |||
Lanterne Ring On Request | Type 410 d'ASTM A276 |
Dimensions principales
Livre-dimensions et poids de la classe 150 de pression d'ASME
NPS | dans | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
d | millimètre | 51 | 64 | 76 | 102 | 127 | 152 | 203 | 254 | 305 | 337 | 387 |
L-L1 | dans | 8 | 8,5 | 9,5 | 11,5 | 14 | 16 | 19,5 | 24,5 | 27,5 | 31 | 36 |
(RF-BW) | millimètre | 203 | 216 | 241 | 292 | 356 | 406 | 495 | 622 | 698 | 787 | 914 |
L2 | dans | 8,5 | 9 | 10 | 12 | 14,5 | 16,5 | 20 | 25 | 28 | 31,5 | 36,5 |
(RTJ) | millimètre | 216 | 229 | 254 | 305 | 368 | 419 | 508 | 635 | 711 | 800 | 927 |
H | dans | 13,43 | 14,45 | 14,76 | 19,02 | 21,14 | 20,35 | 23,23 | 29,69 | 37,05 | 42,72 | 38,03 |
(ouvert) | millimètre | 341 | 367 | 375 | 483 | 537 | 517 | 590 | 754 | 941 | 1085 | 966 |
W | dans | 7,87 | 9,84 | 9,84 | 11,81 | 11,81 | 13,78 | 15,75 | 17,72 | 25,2 | 25,2 | 18,11 |
millimètre | 200 | 250 | 250 | 300 | 300 | 350 | 400 | 450 | 640 | 640 | 460 | |
POIDS | FB | 22 | 29 | 42 | 64 | 77 | 105 | 154 | 288 | 507 | 617 | 810 |
(Kilogramme) | BW | 19 | 25 | 34 | 49 | 65 | 82 | 131 | 249 | 430 | 580 | 763 |
Livre-dimensions et poids de la classe 300 de pression d'ASME
NPS | dans | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
d | millimètre | 51 | 64 | 76 | 102 | 127 | 152 | 203 | 254 | 305 |
L-L1 | dans | 10,5 | 11,5 | 12,5 | 14 | 15,75 | 17,5 | 22 | 24,5 | 28 |
(RF-BW) | millimètre | 267 | 292 | 318 | 356 | 400 | 444 | 559 | 622 | 711 |
L2 | dans | 11,12 | 12,12 | 13,12 | 14,62 | 16,37 | 18,12 | 22,62 | 25,12 | 28,62 |
(RTJ) | millimètre | 283 | 308 | 333 | 371 | 416 | 460 | 575 | 638 | 727 |
H | dans | 13,74 | 14,8 | 16,93 | 19,13 | 22,05 | 24,33 | 36,89 | 37,36 | 39,17 |
(ouvert) | millimètre | 349 | 376 | 430 | 486 | 560 | 618 | 937 | 949 | 995 |
W | dans | 7,87 | 9,84 | 9,84 | 13,78 | 15,75 | 17,72 | 2,05 | 25,2 | 18,11 |
millimètre | 200 | 250 | 250 | 350 | 400 | 450 | 560 | 640 | 460 | |
POIDS | FB | 31 | 43 | 57 | 86 | 130 | 168 | 280 | 385 | 724 |
(Kilogramme) | BW | 26 | 38 | 44 | 68 | 110 | 138 | 228 | 329 | 618 |
Livre-dimensions et poids de la classe 300 de pression d'ASME
NPS | dans | 2 | 2,5 | 3 | 4 | 6 | 8 | 10 | 12 |
d | millimètre | 51 | 64 | 76 | 102 | 152 | 200 | 248 | 298 |
L-L1 | dans | 11,5 | 13 | 14 | 17 | 22 | 26 | 31 | 33 |
(RF-BW) | millimètre | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 |
L2 | dans | 11,62 | 13,12 | 14,12 | 17,12 | 22,12 | 26,12 | 31,12 | 33,12 |
(RTJ) | millimètre | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 |
H | dans | 16,73 | 19,76 | 20,51 | 24,41 | 34,88 | 36,69 | 40,94 | 50,39 |
(ouvert) | millimètre | 425 | 502 | 521 | 620 | 886 | 932 | 1040 | 1280 |
W | dans | 9,84 | 11,81 | 13,78 | 17,72 | 22,05 | 18,11 | 24,02 | 29,92 |
millimètre | 250 | 300 | 350 | 450 | 560 | 460 | 610 | 760 | |
POIDS | FB | 39 | 58 | 73 | 120 | 327 | 482 | 700 | 900 |
(Kilogramme) | BW | 33 | 48 | 61 | 95 | 261 | 385 | 588 | 795 |
Brève introduction :
Le robinet d'arrêt sphérique est référence conçue à la norme interne et internationale avancée. Le corps adopter
la configuration de sphère, et lui a également la caractéristique du bon aspect, de la fonction gentille et de la qualité supérieure.
Appliquez-vous à partir de CLASS150 à CLASS1500, et de -29℃~425℃ (en acier), -40℃~550℃ (acier inoxydable).
Utilisant le matériel différent, la valve peut des travaux avec le milieu différent, tel que l'eau, pétrole, gaz, vapeur, carbamide et
l'autre milieu.
Caractéristiques :
- Joint arrière
Conception arrière de joint pour assurer l'emballage fiable et le scellage quand la valve est entièrement ouverte. (Le remplacement de l'emballage sous pression n'est pas recommandé)
- Résistez au frottement
Le disque de valve est donné assez d'intensité et de rigidité. La surface d'étanchéité de disque peut être bâtie soudée avec l'alliage satellite
matériel marqueté ou autre répondant aux demandes d'utilisateurs.
- Conception précise :
Concevez le corps et le capot selon le calcul précis. Le corps et le capot ont de haute résistance,
capacité rigide et d'écoulement.
Pièce et matériel de courrier
Nom d'article des pièces | matériel | |
1 | Corps | WCB, CF8, CF8M |
2 | Seat | satellite 2Cr13,25+ |
3 | Disque | 2Cr13, 304, 25+satellite |
4 | Tige | 2Cr13, 304, 304L |
5 | Garniture | Graphite+304, acier Graphite+08 |
6 | Capot | WCB, CF8, CF8M |
7 | Emballage | Graphite, PTFE |
8 | Roue de main | HT250, QT450 |
Spécification technique
- Diamètre nominal : 2" - 12"
- La température applicable : -29℃~425℃ -40℃~550℃ (en acier)
(acier inoxydable)
- Pression nominale : 150Lb 300Lb 600Lb 900Lb 1500Lb
- Milieu applicable : l'eau, gas, pétrole, et tout autre milieu de causticité.
Norme d'applications
- Norme de fabrication : NORME ANSI B16.34
- Visage pour faire face à la dimension : NORME ANSI B 16,10
- Dimension de bride : NORME ANSI B 16,5
- Essai : Api 598
Description :
Dimension principale externe et de connexion
CLASS150 | |||||||||
taille (dedans) | 2" | 2-1/2 » | 3" | 4" | 5" | 6" | 8" | 10" | 12" |
L, L1-RF.BW (millimètres) | 203 | 216 | 214 | 292 | 330 | 356 | 495 | 622 | 698 |
L2-RTJ (millimètre) | 216 | 229 | 254 | 305 | 343 | 368 | 508 | 635 | 711 |
H (millimètre) | 330 | 390 | 410 | 475 | 540 | 585 | 725 | 825 | 940 |
K (millimètre) | 200 | 250 | 250 | 300 | 350 | 350 | 450 | 500 | 600 |
Poids (kilogrammes) | 23 | 29 | 40 | 59 | 95 | 115 | 178 | 268 | 385 |
CLASS300 | |||||||||
taille (dedans) | 2" | 2-1/2 » | 3" | 4" | 5" | 6" | 8" | 10" | 12" |
L, L1-RF.BW (millimètres) | 267 | 292 | 318 | 355 | 400 | 440 | 533 | 622 | 711 |
L2-RTJ (millimètre) | 283 | 308 | 333 | 371 | 416 | 460 | 549 | 638 | 727 |
H (millimètre) | 350 | 425 | 485 | 520 | 565 | 655 | 825 | 920 | 1155 |
K (millimètre) | 200 | 250 | 300 | 300 | 350 | 350 | 500 | 600 | 700 |
Poids (kilogrammes) | 30 | 45 | 60 | 83 | 135 | 162 | 265 | 375 | 525 |
CLASS600 | |||||||||||||||
taille (dedans) | 2" | 2-1/2 » | 3" | 4" | 5" | 6" | 8" | 10" | |||||||
L, L1-RF.BW (millimètres) | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | |||||||
L2-RTJ (millimètre) | 295 | 333 | 359 | 435 | 511 | 562 | 664 | 791 | |||||||
H (millimètre) | 420 | 490 | 550 | 590 | 620 | 700 | 950 | 1140 | |||||||
K (millimètre) | 250 | 300 | 300 | 350 | 500 | 500 | 600 | 600 | |||||||
Poids (kilogrammes) | 39 | 61 | 76 | 122 | 210 | 245 | 447 | 692 | |||||||
CLASS900 | |||||||||||||||
taille (dedans) | 2" | 2-1/2 » | 3" | 4" | 5" | 6" | 8" | ||||||||
L, L1-RF.BW (millimètres) | 368 | 419 | 381 | 457 | 559 | 610 | 737 | ||||||||
L2-RTJ (millimètre) | 371 | 422 | 384 | 460 | 562 | 613 | 740 | ||||||||
H (millimètre) | 495 | 540 | 600 | 655 | 670 | 780 | 1050 | ||||||||
K (millimètre) | 300 | 350 | 350 | 500 | 500 | 350* | 350* | ||||||||
Poids (kilogrammes) | 96 | 79 | 117 | 178 | 305 | 355 | 730 | ||||||||
Note : Utilisation « * », le moyen ont fixé le réducteur de transmission. |
CLASS1500 | |||||
taille (dedans) | 2" | 2-1/2 » | 3" | 4" | 6" |
L, L1-RF.BW (millimètres) | 368 | 419 | 470 | 546 | 705 |
L2-RTJ (millimètre) | 371 | 422 | 473 | 549 | 711 |
H (millimètre) | 550 | 582 | 625 | 750 | 925 |
K (millimètre) | 300 | 350 | 400 | 450 | 600 |
Poids (kilogrammes) | 116 | 125 | 145 | 210 |
475 |
