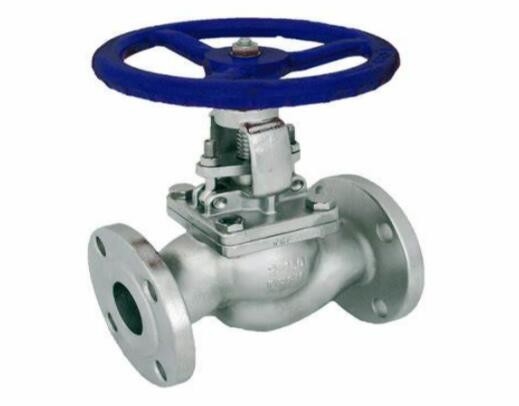

API 598 CF8M A BRIDÉ LE ROBINET D'ARRÊT SPHÉRIQUE EN ACIER DE LA NORME ANSI 150 DU ROBINET D'ARRÊT SPHÉRIQUE DIN 3202

Robinets d'arrêt sphériques

Détails
Taille : 100mm
Estimation de pression : PN100
Corps/capot : WCB (GP240GH)
Disque : WCB (GP240GH)
Seat : 13%Cr
Le bout a soudé des brides
En dehors de la vis et du joug
Capot boulonné

Caractéristiques
1. Droit patteren la conception de corps
2. OS et Y, en dehors de la vis et du joug
3. BB, capot boulonné
4. Joug intergral avec le capot
5. Tige et volant de commande en hausse
6. Disque lâche, choix de prise ou boule
7. Anneau renouvelable de siège
8. Volant de commande d'impact pour le ″ 10 et en haut
9. Service horizontal
10. Extrémités à flasque ou soudées bout à bout
11. Disponible avec l'opérateur de vitesse

Robinet d'arrêt sphérique à flasque de la norme ANSI 300 d'acier au carbone avec le siège en métal. Conçu et construit aux BS 1873, face à face à ASME B16.10 avec des brides à ASME B16.5, examiné par en 12266-1. Garniture renforcée de graphite d'acier inoxydable et emballage flexible de graphite. 13CR a renforcé les sièges et le disque pour une plus grands longévité et usage. Grand pour la vapeur et les applications à hautes températures. Des robinets d'arrêt sphériques sont également régulièrement utilisés au-dessus des soupapes à vanne ou d'autres soupapes de commande manuelles où l'utilisateur veut réaliser un plus grand degré de contrôle de flux. Car l'axe descend lui a une “forme de globe” sur le fond de lui qui a lentement réduit l'écoulement avant l'arrêt sur le siège. Tous les robinets d'arrêt sphériques viennent avec des nombres moulés de la chaleur pour donner la garantie de la qualité pour l'essai et les certificats de mil.

Conceptions de corps des robinets d'arrêt sphériques

Il y a trois conceptions primaires de corps pour des robinets d'arrêt sphériques, à savoir.

Modèle ou Z-corps de pièce en t



Modèle d'angle


Modèle de montage en étoile ou corps de Y-corps




Disque et Seat et tige des robinets d'arrêt sphériques

Disque. Les conceptions de disque les plus communes pour des robinets d'arrêt sphériques sont. disque de boule, disque de composition et le disque de prise. La conception de disque de boule est employée principalement dans des systèmes de basse pression et de basse température. Elle est capable d'étrangler l'écoulement, mais elle est appliquée en principe pour arrêter et commencer l'écoulement.
La conception de disque de composition emploie un anneau dur et non métallique d'insertion sur le disque, qui assure une fermeture plus serrée.
La conception de disque de prise fournit un meilleur étranglement que des conceptions de boule ou de composition. Elles sont disponibles dans beaucoup de différentes conceptions et elles sont toutes longues et coniques.

Seat. Des sièges de robinet d'arrêt sphérique sont intégrés ou vissés au corps de valve. Beaucoup de robinets d'arrêt sphériques ont des banquettes arrière à l'intérieur du capot. Les sièges arrière fournit un joint entre la tige et le capot et empêche la pression de système du bâtiment contre la valve pakking, quand la valve est entièrement ouverte. Des sièges arrière sont souvent appliqués dans des robinets d'arrêt sphériques.

Tige. Les robinets d'arrêt sphériques emploie deux méthodes pour relier le disque et la tige. la T-fente et la construction d'écrou de disque. Dans la conception de T-fente, le disque glisse au-dessus de la tige, alors que dans la conception d'écrou de disque, le disque est vissé dans la tige.
