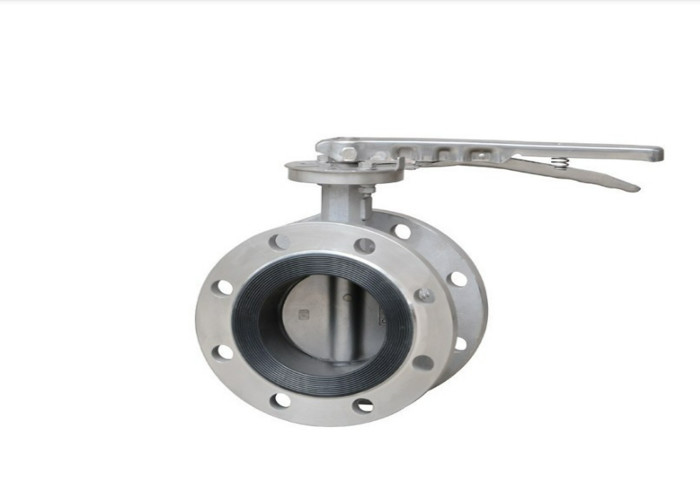

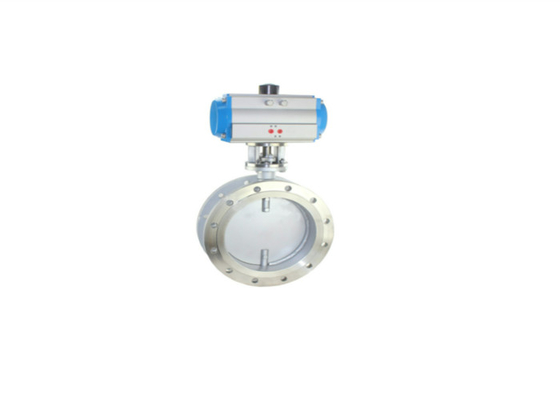

Name: DD373H soupape à papillon en acier inoxydable triple Ss 316 excentrique
Brand: TOBO STEEL GROUP CHINA
SKU: /
Availability: InStock

Aperçu Produits Vanne papillon de gaufrette

DD373H soupape à papillon en acier inoxydable triple Ss 316 excentrique

Détails sur le produit:

Lieu d'origine:	CHINE
Nom de marque:	TOBO
Certification:	CE/ISO
Numéro de modèle:	/

Conditions de paiement et expédition:

Quantité de commande min:	1pcs
Prix:	Négociable
Détails d'emballage:	Les vannes sont emballées dans une feuille à bulles en plastique et dans des boîtes en contreplaqué
Délai de livraison:	15workdays
Conditions de paiement:	L/C, D/A, D/P, T/T, Western Union
Capacité d'approvisionnement:	10000pcs/month

Contact

Description de produit détaillée

Application:	l'eau, pétrole, gaz, etc.	Matériel de corps:	Acier au carbone, acier inoxydable, acier allié
Certificat:	OIN 9001, CE, etc.	Type de connexion:	Gaufrette, crochet, bride
Norme de conception:	API 609, MSS SP-67, etc.	Matériau du disque:	Acier au carbone, acier inoxydable, acier allié
Connexion d'extrémité:	Norme ANSI, DIN, JIS, etc.	Type d'opération:	Manuel, électrique, pneumatique
Estimation de pression:	150-300 LIVRE PAR POUCE CARRÉ	Matériau du siège:	EPDM, PTFE, nylon, etc.
Taille:	2-24 pouces	Température ambiante:	-20℃~+180℃
Norme d'essai:	Api 598, api 6D, etc.	Type de valve:	vanne papillon de gaufrette
Garantie:	1 an
Mettre en évidence:	Valve triple papillon en acier inoxydable , Valve de papillon à gaufre excentrique , SS 316 Valve papillon de type gaufre

Type excentrique vanne papillon de gaufrette de l'acier inoxydable solides solubles 316 triples de DD373H

Fingure : B5000F
Taille : 2" - 36"
Norme de conception : Api 609-83
Face à face : NORME ANSI B16.10
Perçage de bride : NORME ANSI B16.5
Application
la caractéristique est : dû pour employer trois la configuration excentrique, capacité hermétique sûrement,
ce qui n'assurent jamais le siège de cachetage de contact de disque quand ils commencent, résolvez le problème de
la charge hermétique de siège de façon inégale, prolongent la durée de vie, et assurent hermétique fiable
capacité d'avantage avec de résistant, portable à hautes températures, l'antisepsie etc.

Spécifications

Type de Structre : double eccenticity trois à flasque

Norme de conception : API609-83

dimension de connexion de bride : NORME ANSI B 16,5

Perçage de bride : ISO5211.

Longueur de structure : NORME ANSI B 16.10-1992

Essai de pression : Api 598-82

Matériaux
DD373H soupape à papillon en acier inoxydable triple Ss 316 excentrique 0

Corps	WCB, CF8M
Dise	WCB, CF8M
Tige	416 〿〿Cr13〿Cr18Ni9Ti
Anneau de joint	316, plastique de fluor
Emballage	Graphite de Flesxible, plastique de fluor

Dimensions

Série d'api 150LB
DN	L	H	H2	D	D1	D2	M	n-φd1
50	108	110	345	152	120,5	92	M18	4-19
80	114	125	380	190	152,5	127	M18	4-19
100	127	145	415	229	190,5	157	M18	8-19
125	140	165	455	254	216	186	M20	8-22
150	140	175	545	279	241,5	216	M20	8-22
200	150	210	645	343	298,5	270	M20	8-22
250	160	250	695	406	362	324	M24	12-25
300	178	285	830	483	432	381	M24	12-25
350	190	320	900	533	476	413	M27	16-29
400	216	355	980	597	540	470	M27	16-29
450	222	380	1030	635	578	533	M30	16-32
500	229	415	1110	699	635	584	M30	20-32
600	267	475	1305	813	749,5	692	M33	20-35
750	292	580	1525	985	914	857	M33	28-35
800	318	630	1585	1060	978	914	M39	28-41
900	330	680	1765	1168	1085	1022	M39	32-41

Série d'api 300LB
DN	L	H	H2	D	D1	D2	M	n-φd1
50	108	110	345	165	127	92	M18	8-19
80	114	125	380	210	168	127	M20	8-22
100	127	145	415	254	200	157	M20	8-22
125	140	165	455	279	235	186	M20	8-22
150	140	175	545	318	270	216	M20	12-22
200	150	210	645	381	330	270	M24	12-26
250	160	250	695	445	387	324	M27	16-29
300	178	285	830	521	451	381	M30	16-32
350	190	320	900	584	514	413	M30	20-32
400	216	355	980	648	571	470	M33	20-35
450	222	380	1030	711	628	533	M33	24-35
500	229	415	1110	775	686	584	M33	24-35
600	267	475	1305	914	813	692	M39	24-41
750	292	580	1525	1092	997	857	M45	28-49
900	330	680	1765	1270	1168	1022	M50	32-53
