Lieu d'origine: | La Chine |
Nom de marque: | TOBO |
Certification: | CE/ISO |
Numéro de modèle: | / |
Quantité de commande min: | 1pcs |
---|---|
Prix: | negotiable |
Détails d'emballage: | cas en bois |
Délai de livraison: | 25workdays |
Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union |
Capacité d'approvisionnement: | 10000pcs/month |
Matériel: | Acier inoxydable | Type de valve: | robinet à tournant sphérique |
---|---|---|---|
Application du projet: | Industriel | Certificat: | ISO9001, CE |
Connexion: | Fileté | Conception: | Conception en deux parties |
Poignée: | Poignée de levier | Médias: | l'eau, pétrole, gaz |
Pression: | Haute pression | Cachetage: | cachetage doux |
Taille: | Diverses tailles | Norme: | NORME ANSI, DIN, JIS |
Structure: | Vanne à bille flottante | Surface: | Poli |
La température: | Haute température | Type: | robinet à tournant sphérique |

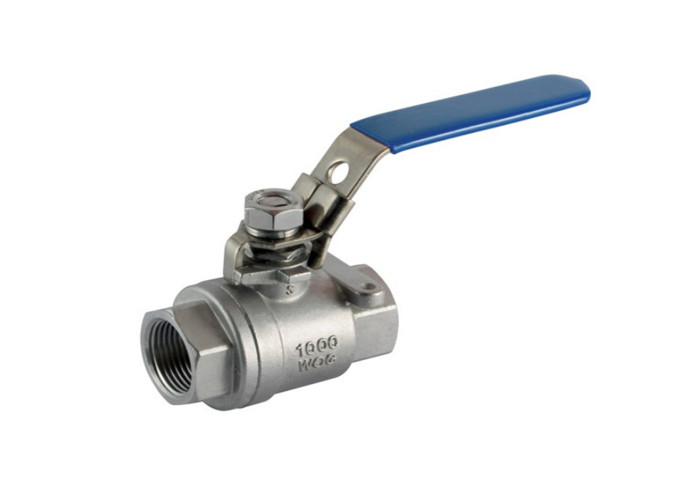

1,5 pouce 2 pouces 32mm ASTM a351 acier inoxydable 304 316 cf8m 2 vannes à boisseau sphérique
Détails rapides
Passage intégral
Extrémités filetées : ANSIB2.1.BS.
21,DIN259/2999.JIS.130202/130203
Tige.anti-éruption.d'entrée.interne
Matériel:.CF8M.CF8.CF3M.WCB
Pression.évaluée : .1000PSI.WOG
Test.de.pression :.API.598
Béquille.avec.dispositif.de.verrouillage
Taille du robinet à tournant sphérique fileté interne 3 pièces :
Taille | Φd | L | H | O | ΦB | ΦE | ΦS | L2 | Couple |
1/4 | 11 | 50,4 | 48 | 103 | 10.8 | 18 | 14.2 | dix | 4~5 |
3/8 | 12 | 50,4 | 48 | 103 | 12.7 | 19.5 | 17.6 | dix | 4~5 |
1/2 | 15 | 61.4 | 50 | 103 | 16.1 | 23 | 21.7 | dix | 6~8 |
3/4 | 20 | 70 | 70 | 60 | 127 | 21 | 27.1 | 14 | 8~10 |
1 | 25 | 79,6 | 64 | 127 | 26,7 | 34 | 33,8 | 14 | 12~5 |
1-1/4 | 32 | 93 | 93 | 79 | 154 | 35.1 | 41 | 15 | 18~20 |
1-1/2 | 38 | 102 | 102 | 85 | 154 | 40,5 | 49 | 15 | 25~30 |
1/2 | 50 | 124 | 124 | 87 | 192 | 54,8 | 61 | 19 | 35~45 |
2-1/2 | 65 | 156 | 156 | 117 | 244 | 65 | 73,8 | 21 | 55~65 |
3 | 76 | 179.2 | 125 | 244 | 80,5 | 94 | 89,8 | 24 | 80~90 |
4 | 100 | 218.4 | 173 | 330 | 100 | 116 | 115,5 | 35 | 140~160 |
NOM DE LA PIÈCE | MATÉRIEL |
CORPS/CAPOT | CAT, LCC, LCB, CF8, CF8M, CF3, CF3M |
BALLE | WCGB+HCr,A105+HCr,2Cr13,304,316,304L,316L |
TIGE | 2Cr13,304,316,304L,316L |
SIÈGE | PTFE,PPL,NYLON 101 |
SPÉCIFICATIONS DES ROBINETS À SOUPAPES EN ACIER | |
Pression nominale et taille : |
PN10, PN25, PN40, PN64, 150L-600LB |
DN40 à DN600 | |
1-1/2"~24" | |
Matériel: | Corps : A216-WCB,A325-LCB,A217-WC6,CF8,CF8M |
Disque : A105+13Cr, SS304, SS316 | |
Tige : A182+F6a,A182-F6a | |
Capot :A216-WCB,A325-LCB,A217-WC6,CF8,CF8M | |
Type opéré | Volant |
Structure: | robinet d'eau |
Raccordement bride : | ASME B16.5,EN1092 |
Extrémités à souder : | ASME B16.25 |
Moyen: | WOG |
Température: | -20 à 425°C |

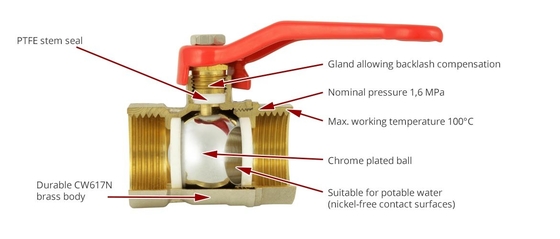

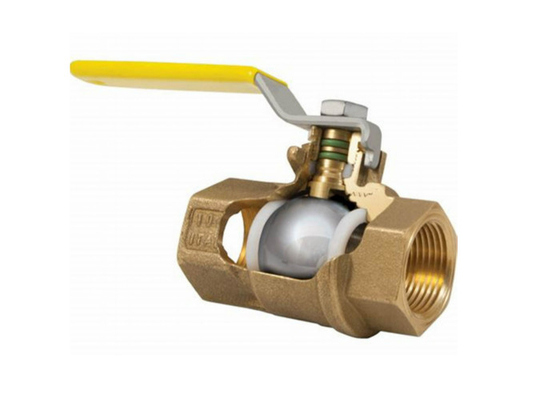

Un robinet à tournant sphériqueest une vanne à mouvement rotatif quart de tour qui utilise un disque en forme de boule pour arrêter ou démarrer le débit.
Il ressemble à une vanne à boisseau à bien des égards.Lorsqu'un port dans la balle est en ligne, il permet l'écoulement alors que lorsque vous
faites pivoter la vanne de 90 degrés, la partie solide de la bille arrête le débit.
La plupart des vannes à bille sont du type à action rapide, ce qui nécessite une rotation de 90° de la poignée de la vanne pour actionner la vanne.
Mais dans le cas d'une vanne de grande taille nécessitant une force considérable pour ouvrir ou fermer la vanne, la vanne à engrenages
actionneur est utilisé.Avec cette disposition, un petit volant suffit pour actionner une vanne assez grande.
Dans cet article, j'ai couvert les types suivants de vannes à bille utilisées dans la tuyauterie.
Flottant
Monté sur tourillon
3 voies
Entrée supérieure
Entrée latérale ou corps divisé
Corps en trois parties
Applications de la vanne
Il peut être utilisé dans différents types de services de fluides en tant que vanne d'arrêt tout ou rien qui fournit une fermeture étanche aux bulles.
Il peut être utilisé dans les services air, gaz et vapeur ainsi que dans les services hydrocarbures.
Les vannes à siège métallique peuvent être utilisées dans des applications à haute pression et température.
il est largement utilisé avec des tubes d'instruments pour connecter des instruments.
Il est appliqué dans les industries alimentaires, des boissons, du vin, pharmaceutiques et chimiques.
Avantages
Il s'ouvre et se ferme rapidement et offre une étanchéité fiable et étanche aux bulles dans les applications à température élevée.
Il est plus petit et plus léger qu'un robinet-vanne de même taille et de même calibre.
Plusieurs conceptions de vannes à bille offrent une flexibilité de sélection afin que vous puissiez choisir la vanne qui répond à vos besoins.
Facile à utiliser et entretien rentable.
Le corps de vanne peut être remplacé dans n'importe quelle connexion et la longueur ne changera pas.
Caractéristiques:
1. Boule forgée
2.Conception anti-feu
3.Dispositif antistatique
4.Fuite libre du corps Construction scellée
5. Faible couple en fonctionnement
6. Double blocage et purge (DBB)
7. Étanchéité d'urgence
8. Tige d'extension au choix
9. Soulagement automatique de la cavité corporelle
10.Divers types de conduite : engrenage, levier, électrique, hydraulique, pneumatique
Conformité aux normes
Conception et fabrication : ANSI B16.34, API 608, API 6D, BS5351
Dimensions face à face : ANSI B16.10, API 6D
Raccordement à bride : ANSI B16.5, ANSI B16.47
Soudé bout à bout : ANSI B16.25
Fie-safe : API 607, API 6FA
Test et inspection : API 598, API6D
Détails de l'' emballage
Les vannes sont emballées dans une feuille à bulles en plastique et dans des boîtes en contreplaqué
Port :Chine
Délai de mise en œuvre :
Quantité (ensembles) | 1100 | >100 |
HNE.Temps (jours) | 25 | A négocier |
Le robinet à tournant sphérique en trois partiesavec le filetage interne et le robinet-vanne sont le même type de vanne.
La différence est que la partie de fermeture est une bille, et la bille tourne autour de la ligne médiane du corps de vanne pour
obtenir une vanne qui s'ouvre et se ferme.
Le robinet à tournant sphérique en trois partiesdoit seulement être tourné étroitement avec une rotation de 90 degrés et un petit couple de rotation.
La cavité du corps de vanne complètement égale fournit un petit chemin d'écoulement droit pour le fluide.Il est généralement considéré
que le robinet à tournant sphérique est le plus approprié pour s'ouvrir et se fermer directement, et le robinet à tournant sphérique a été conçu pour avoir un étranglement
et contrôler le flux.Les principales caractéristiques du robinet à tournant sphérique sont sa structure compacte, sa facilité d'utilisation et d'entretien,
convient aux fluides de travail généraux tels que l'eau, les solvants, l'acide et le gaz naturel, et convient également aux fluides de travail avec
de mauvaises conditions de travail telles que l'oxygène, le peroxyde d'hydrogène, le méthane et l'éthylène.Le corps du robinet à tournant sphérique peut être intégral ou modulaire.
Spécification du robinet à tournant sphérique fileté interne 3 pièces :
Non. | Dessin n °. | Nom | Matériel |
1 | V3S000l | Corps | CF8M |
2 | V3S0002 | Casquette | CF8M |
3 | V3S0003 | Balle | CF8M |
4 | V3S0004 | Tige | 316 |
5 | V3S0005 | Siège | PTFE+3%.GF 4 |
6 | V3S0006 | Joint | PTFE |
7 | V3S0007 | Rondelle de butée | PTFE |
8 | V3S0008 | Stem.packing | PTFE |
9 | V3S0009 | Glande | 304 |
dix | V3S0010 | Rondelle.ressort | 304 |
11 | V3S0011 | Noix | 304 |
12 | V3S0012 | Poignée | 304 |
13 | V3S0013 | Poignée. Manchon | Caoutchouc |
14 | V3S0014 | Boulon | 304 |
15 | V3S0015 | Rondelle.ressort | 304 |
16 | V3S0016 | Noix | 304 |
17 | V3S0017 | Rondelle-frein | 304 |
