GROUPE EN ACIER CHINE DE TOBO

|
| Lieu d'origine: | La Chine |
| Nom de marque: | TOBO |
| Certification: | CE/ISO |
| Numéro de modèle: | / |
| Quantité de commande min: | 1pcs |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | cas en bois |
| Délai de livraison: | 25workdays |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 1000000 morceaux/morceaux par mois |
| Matériel: | Acier inoxydable | Opération: | Manuel/automatique |
|---|---|---|---|
| Type: | soupape à vanne | Médias: | L'eau, pétrole, gaz |
| Structure: | Porte | Standard ou non standard: | Norme |
| Norme: | DIN, NORME ANSI, NORME ANSI BS DIN JIS | Couleur: | La demande du client |
| pression d'utilisation: | Class150lb-2500lb, 150~2500LB (PN16~PN420) | ||
| Surligner: | Robinet-vanne à bride en acier inoxydable 304,robinet-vanne en fonte d'acier inoxydable,robinet-vanne à volant de type bride |
||

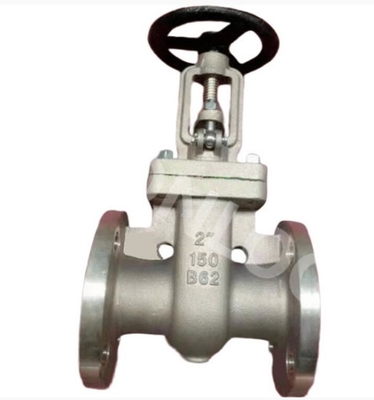

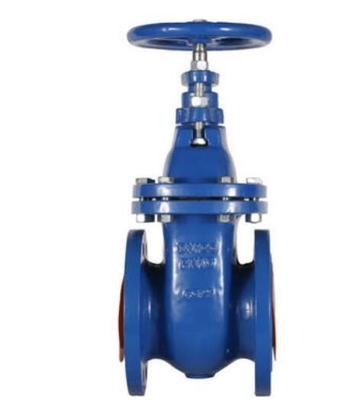

WCB SS304 316 Type de bride de vanne à vanne en acier inoxydable Volant Vanne en fonte d'acier inoxydable
Joint de pression Vanne CG
Caractéristiques principales : Le joint corps-chapeau du robinet-vanne CG est un joint à pression auto-serrant avec une fonction d'étanchéité fiable même si la température et la pression fluctuent.Le type de chapeau à joint de pression est préférentiellement utilisé pour les vannes à haute pression et à haut degré.
Norme de conception : API 600 ASME B16.34
1. Plage de pression du robinet-vanne : CLASSE 900Lb~2500Lb
2. Vanne Diamètre nominal : 2~30″
3. Matériau du corps du robinet-vanne : acier au carbone, acier inoxydable, acier inoxydable duplex, acier allié, alliage de nickel
4. Connexion d'extrémité : RF RTJ BW
5. Mode de fonctionnement : volant, boîte de vitesses, électrique, pneumatique, dispositif hydraulique, dispositif pneumatique-hydraulique ;
Caractéristiques du produit:
1. Petite résistance à l'écoulement pour le fluide, seule une petite force est nécessaire lors de l'ouverture/fermeture ;
2.Aucune limitation sur le sens d'écoulement du milieu ;
3.Lorsque la vanne est complètement ouverte, la surface d'étanchéité subit un léger frottement du fluide de travail ;
4. La conception étendue de la tige peut être choisie
5. Capot de joint de pression
6. La cale pleine peut être choisie ;
7. L'emballage à ressort peut être choisi;
8. L'emballage à faible émission peut être choisi selon les exigences de la norme ISO 15848 ;
9. Avec la conception By-pass être choisi ;
Exigence technique :
1. Conception et fabrication : DIN 3352 ;
2. Face à face : DIN 3202 F4/F5 ;
3. Extrémité de bride : DIN 2532 PN10/16 ;
Principaux composants et matériaux
| Nom des pièces | Matériaux |
| Corps, Capot | GGG50 |
| Disque | GGG50+NBR/EPDM |
| Tige | 2CR13 |
| Anneau de siège | GGG50 |

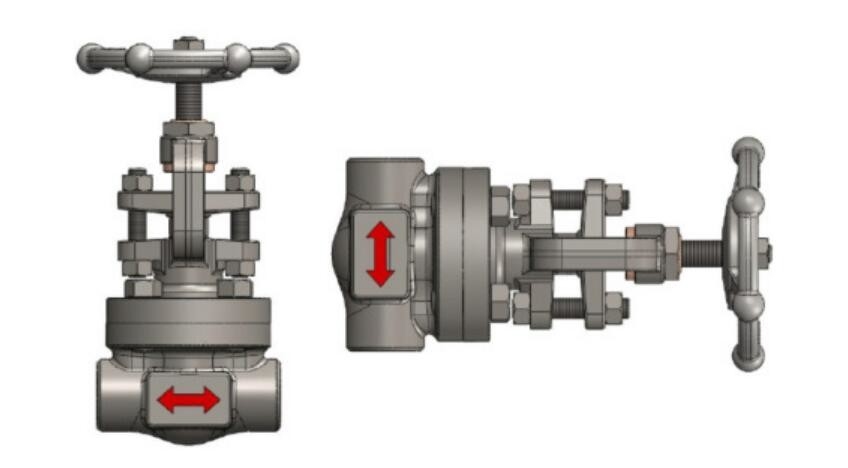

Qu'est-ce qu'un robinet-vanne ?
Un robinet-vanne peut être défini comme un type de vanne qui utilise un disque de type porte ou coin et le disque se déplace perpendiculairement à l'écoulement pour démarrer ou arrêter l'écoulement du fluide dans la tuyauterie.
Un robinet-vanne est le type de vanne le plus couramment utilisé dans toute usine de traitement.Il s'agit d'une vanne à mouvement linéaire utilisée pour démarrer ou arrêter le débit de fluide.En service, ces vannes sont soit en position complètement ouverte, soit en position complètement fermée.
Lorsque le robinet-vanne est complètement ouvert, le disque d'un robinet-vanne est complètement retiré du flux.Donc pratiquement aucune résistance à l'écoulement.En raison de ces très faibles chutes de pression lorsque le fluide passe à travers un robinet-vanne.
Pour obtenir une bonne étanchéité, lorsque la vanne est complètement fermée, un contact de surface à 360° est nécessaire entre le disque et les sièges.
Les robinets-vannes ne doivent pas être utilisés pour la régulation ou l'étranglement du débit car un contrôle précis n'est pas possible.
La vitesse élevée de l'écoulement dans la vanne partiellement ouverte peut provoquer une érosion des surfaces du disque et du siège et crée également des vibrations et du bruit.
| Type de soupape | VANNE À VANNE CS / SS - FL / BW | |
| Norme de conception | BS EN ISO 10434 [BS 1414] / API 600 / API 602 / API 603/ASME B16.34 | |
| Gamme de taille | 40 DN à 400 DN [1 1/2” à 16”] | |
| Corps | [CS - ASTM A 216 gr.WCB] [SS - ASTM A 351 Gr.CF8 / CF8M] | |
| Garniture | AISI 410 / 304 / 316 | |
| Assise / Cale | 13 % Cr.Acier / AISI 410 / 304 / 316 | |
| Caractéristiques de conception | Capot boulonné, OS & YT, HW & Gear actionné | |
| Prorata | ASME - Classe 150 / 300 / 600 | |
| Face à face | ASME B 16.10 / EN 558 -1 / API 6D | |
| Terminer la connexion | À bride | ASME B16.5, CLASSE 150 / 300 / 600 |
| Soudure bout à bout | ASME B16.25 | |
| Norme de test. | BS EN 12266 - 1 [BS 6755-1] / API 598 | |
| Facultatif | Anneau de lanterne / indicateur et dispositif de verrouillage/ siège renouvelable / revêtement dur Stellite / disposition gainée / brides RTJ / disposition de dérivation / tailles supérieures / MOC spécial : aciers inoxydables austénitiques et duplex | |
| PN | DN | Taille(mm) | ||||||
| L | D | D1 | D2 | B | N-φ | H | ||
| 1.6MPa | 25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 275 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 280 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 330 | |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 350 | |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 370 | |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 400 | |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 415 | |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 460 | |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 510 | |
| 200 | 550 | 335 | 295 | 265 | 26 | 12-23 | 710 | |
| 250 | 650 | 405 | 355 | 320 | 30 | 12-25 | 786 | |
| 300 | 750 | 460 | 410 | 375 | 30 | 12-25 | 925 | |
Types de vannes à vanne
Il existe trois façons de classer le robinet-vanne.
Types de disque
Cale conique solide
Cale souple
Clapet fendu ou disques parallèles Vanne
Types de joint de capot de corps
Bonnet vissé
Capot boulonné
Bonnet soudé
Bonnet à pression
Types de mouvement de la tige
Tige montante ou type OS & Y (tige extérieure et type à vis)
Type de tige non montante

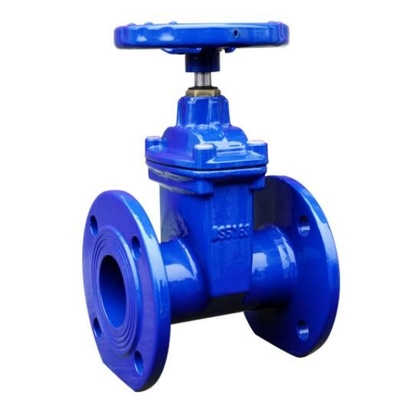

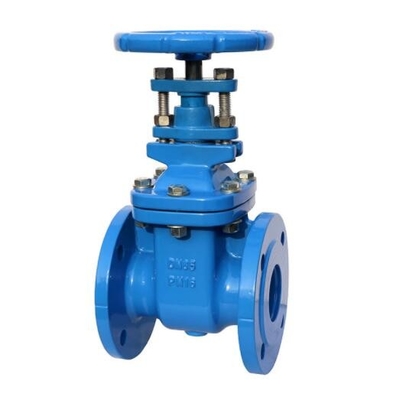

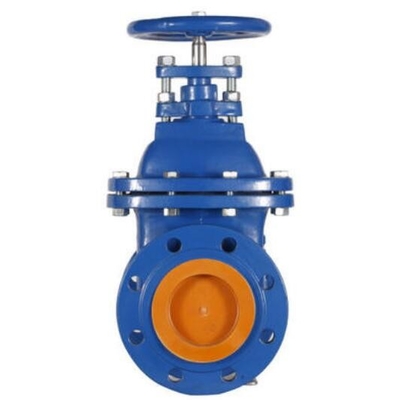

Caractéristiques:
● Les robinets-vannes traditionnels à siège à fond plat sont généralement déposés dans la gorge inférieure de la vanne en raison d'objets externes
comme la pierre, le bois, le ciment, le papier, les débris, etc., après avoir rincé le tuyau avec de l'eau.La cause ne peut pas se fermer hermétiquement et former du mou
phénomène, vanne à étanchéité souple utilisant la même chose que le tuyau au bas de la conception plate, pas facile de provoquer le dépôt de débris,
le débit de fluide sans entrave, l'ensemble de la plaque de soupape de colle de l'emballage est en caoutchouc de haute qualité, dans l'ensemble de l'externalisation, domestique
la technologie de vulcanisation du caoutchouc de première classe rend la plaque de soupape après la vulcanisation peut assurer une taille de géométrie précise, et le caoutchouc
et porte en fonte nodulaire reliant ferme, pas facile à tomber et mémoire élastique préférée.
● Le corps de vanne résistant à la corrosion est peint avec de la poudre et de la résine époxy pour empêcher la corrosion et la rouille du corps de vanne, et peut
être utilisé dans le système d'égouts.
● Pas facilement cassable en fonte traditionnelle.
