GROUPE EN ACIER CHINE DE TOBO

|
| Lieu d'origine: | La Chine |
| Nom de marque: | TOBO |
| Certification: | CE/ISO |
| Numéro de modèle: | / |
| Quantité de commande min: | 1pcs |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Les vannes sont emballées dans une feuille à bulles en plastique et dans des boîtes en contreplaqué |
| Délai de livraison: | 25workdays |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 1000000 morceaux/morceaux par mois |
| Application du projet: | Pétrole et gaz, chimie, centrale électrique | Matériel de corps: | Acier au carbone |
|---|---|---|---|
| Type de connexion: | Bride | Norme de conception: | API 6D, API 594 |
| Connexion d'extrémité: | BW, SW, NPT, RF, RTJ | Type d'opération: | Manuel, électrique, pneumatique |
| Estimation de pression: | 150-2500lb | Matériel de joint: | NBR, EPDM, VITON, PTFE |
| Matériau du siège: | Nylon, PTFE, Métal | Taille: | 2-24 pouces |
| Milieu approprié: | l'eau, pétrole, gaz | Pression appropriée: | Basse pression, haute pression |
| Température ambiante: | -196℃~+200℃ | Type de valve: | Clapet anti-retour à bride |
| Surligner: | Clapet anti-retour à oscillation d'extrémités de bride,clapet anti-retour à fermeture lente sans claquement,clapet anti-retour à bride en fonte |
||
BS5153 Type de fonte pression Prix clapet anti-retour à battant à fermeture lente sans claquement avec extrémités à bride

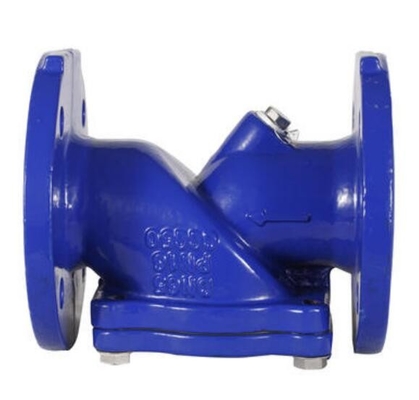

| Nom du produit : | Clapet anti-retour à bille | Application: | Eaux usées, eau, etc., |
|---|---|---|---|
| Taille: | DN150 ~DN500 | Pression: | PN10/16 |
| Standard: | DIN/BS/AWWA/JIS | Température: | -20~120 C |
| Corps: | Fonte/ fonte ductile | Balle: | Revêtement en fer EPDM/NBR |
| Souligner: |
clapet anti-retour à bille en acier inoxydable,clapet anti-retour à bille vertical |
||
Vave à trois voies de contrôle de boule d'acier pour la boue/boue/mine/DN150 - DN500
Si vous avez besoin de plus d'informations, veuillez nous contacter.
Description:
| Paramètres techniques | ||||
| Modèle | PN(MPa) | Pression d'essai de coulée(MPa) | Pression d'essai du joint (MPa) | Matériaux du corps, du capot |
| HQ41X-10 | 1 | 1.5 | 1.1 | fer ou acier |
| HQ41X-16 | 1.6 | 2.4 | 1,76 | |
| Partie et matériel de courrier | ||||
| Corps : Fonte, fonte ductile, WCB | ||||
| Chapeau : Fonte, fonte ductile, WCB | ||||
| Bille : fonte d'acier recouverte de néoprène | ||||
| Milieu : eau et fluide faiblement corrosif | ||||
Applications:
Le clapet anti-retour à bille à bride utilise le rouleau recouvert de caoutchouc comme disque, lorsque, sous l'action du
moyen, peut rouler de haut en bas avec le chemin de glissement intégral à l'intérieur de la vanne afin d'ouvrir ou
Ferme le.
Et il se caractérise par une bonne étanchéité, une fermeture silencieuse et aucune production de coup de bélier.
Le corps est une conception de chemin d'écoulement d'eau complet, un grand débit, une petite résistance et la perte de charge d'eau est plus petite
celle du type swing de 50.
Il est montable verticalement ou horizontalement et peut être utilisé pour l'eau froide, l'eau chaude, industrielle et
réseaux de canalisations de boues vivantes, particulièrement adaptés à la pompe à boues submersible.
La température moyenne : 0~80℃.
| Dimensions | ||||||
| DN(mm) | L | D | D1 | D2 | Z-φd | H |
| 50 | 180 | 160 | 125 | 100 | 4-18 | 185 |
| 65 | 200 | 180 | 145 | 120 | 4-18 | 210 |
| 80 | 260 | 195 | 160 | 135 | 4-18/8-18 | 245 |
| 100 | 300 | 215 | 180 | 155 | 8-18 | 280 |
| 125 | 350 | 245 | 210 | 185 | 8-18 | 335 |
| 150 | 400 | 280 | 240 | 210 | 8-23 | 400 |
| 200 | 500 | 335 | 295 | 265 | 8-23/12-23 | 495 |
| 250 | 600 | 390/405 | 350/355 | 320 | 12-23/12-25 | 600 |
| 300 | 700 | 440/460 | 400/410 | 375 | 12-23/12-25 | 715 |
| 350 | 800 | 500/520 | 460/470 | 435 | 16-23/16-25 | 820 |
Clapet anti-retour - Le type à bille (clapet anti-retour) a été le premier clapet à avoir une conception unique.Un très simple
mais conception robuste sans mécanisme critique impliqué.
Toutes les pièces telles que le mécanisme de disque à goupille de charnière utilisé dans les vannes conventionnelles sont éliminées et ont été mises en place
boule recouverte de caoutchouc renforcé pour arrêter le flux de fluide en état de retour.
Cette bille se déplace totalement hors du trajet d'écoulement lorsque le pompage est en marche pour donner des pertes de charge minimales.
La bille sphérique recouverte de caoutchouc se scelle parfaitement sur le siège de soupape arrondi assurant une étanchéité totale
scellage.
Cette conception offre d'autres avantages comme le non colmatage et l'autonettoyage.Dans ce pratiquement sans entretien
vannes, si nécessaire, après une utilisation prolongée, le remplacement en ligne de la bille n'est qu'un travail minutieux.
* Faible consommation d'énergie
* Plus grande capacité de manutention solide
* Autonettoyant, non colmatant
* Étanchéité parfaite
* Faible perte de charge
Principe:
Le cœur de cette valve est une bille en caoutchouc renforcée.La conception unique de la valve permet un mouvement libre de la bille.
La bille se déplace en position ouverte lorsque la pompe démarre et permet un écoulement libre du liquide sans aucune interférence (voir fig.).
Lorsque la pompe s'arrête, la bille repose fermement contre le siège métallique en raison de son propre poids et de la contre-pression de
le liquide (passez la souris sur la fig.).Il en résulte une étanchéité DROPLESS.
Liste des pièces / Matériaux de construction
| Partie | Description | Standard | Spécial |
| 1. | Corps | Fonte | acier inoxydable, acier moulé |
| 2. | Couverture | Fonte | acier inoxydable, acier moulé |
| 3. | Balle | Renforcé de nitrile | EPDM, Néoprène |
| 4. | Couverture Anneau | Caoutchouc nitrile | Butyle, Viton |
| 5. | Anneau de siège de boule | LT Bronze | Acier inoxydable, frottement dur. |
| 6. | Attaches | Acier Carbone | acier inoxydable |
| Liste de matériel | |||
| Partie | Matériel | ASTM | BS |
| Corps | Laiton | B124 C38800 | 2874 CZ122 |
| Casquette | Laiton | B124C38800 | 1400LG2 |
| Disque | Laiton | B124C38800 | 2874 CZ122 |
| Printemps | Acier inoxydable | A313 304 | 3111 304S31 |
| Siège | NBR | ||
| Nom du produit | Clapets anti-retour verticaux en laiton de fabrication chinoise de différentes tailles |
| Matériel | laiton |
| Couleur | laiton jaune |
| Standard | JIS ANSI |
| PRESSION | PN16 |
| Norme de soupape | Conforme à MSS SP-80 Fileté selon BS 21(ISO7)/ASME B1.20.1 |
|
| Gamme de taille | 15 mm (1/2") ~ 50 mm (2") | |
| Pression de travail | 300psi (20,7 bar)WOG sans choc 150 psi (10,3 bars) Vapeur saturée |
|
| Pression d'essai | Coque : 450 psi (31 bar) hydrostatique | |
| Siège : 330 psi (22,7 bar) hydrostatique 80 psi (5,5 bars) Air |
||
| Médias appropriés | Eau, Pétrole, Gaz |
|
Liste des pièces / Matériaux de construction
| Partie | Description | Standard | Spécial |
| 1. | Corps | Fonte | acier inoxydable, acier moulé |
| 2. | Couverture | Fonte | acier inoxydable, acier moulé |
| 3. | Balle | Renforcé de nitrile | EPDM, Néoprène |
| 4. | Couverture Anneau | Caoutchouc nitrile | Butyle, Viton |
| 5. | Anneau de siège de boule | LT Bronze | Acier inoxydable, frottement dur. |
| 6. | Attaches | Acier Carbone | acier inoxydable |
Description:
| Paramètres techniques | ||||
| Modèle | PN(MPa) | Pression d'essai de coulée(MPa) | Pression d'essai du joint (MPa) | Matériaux du corps, du capot |
| HQ41X-10 | 1 | 1.5 | 1.1 | fer ou acier |
| HQ41X-16 | 1.6 | 2.4 | 1,76 | |
| Partie et matériel de courrier | ||||
| Corps : Fonte, fonte ductile, WCB | ||||
| Chapeau : Fonte, fonte ductile, WCB | ||||
| Bille : fonte d'acier recouverte de néoprène | ||||
| Milieu : eau et fluide faiblement corrosif | ||||
| Dimensions | ||||||
| DN(mm) | L | D | D1 | D2 | Z-φd | H |
| 50 | 180 | 160 | 125 | 100 | 4-18 | 185 |
| 65 | 200 | 180 | 145 | 120 | 4-18 | 210 |
| 80 | 260 | 195 | 160 | 135 | 4-18/8-18 | 245 |
| 100 | 300 | 215 | 180 | 155 | 8-18 | 280 |
| 125 | 350 | 245 | 210 | 185 | 8-18 | 335 |
| 150 | 400 | 280 | 240 | 210 | 8-23 | 400 |
| 200 | 500 | 335 | 295 | 265 | 8-23/12-23 | 495 |
| 250 | 600 | 390/405 | 350/355 | 320 | 12-23/12-25 | 600 |
| 300 | 700 | 440/460 | 400/410 | 375 | 12-23/12-25 | 715 |
| 350 | 800 | 500/520 | 460/470 | 435 | 16-23/16-25 | 820 |
Clapet anti-retour - Le type à bille (clapet anti-retour) a été le premier clapet à avoir une conception unique.Un très simple
mais conception robuste sans mécanisme critique impliqué.
Toutes les pièces telles que le mécanisme de disque à goupille de charnière utilisé dans les vannes conventionnelles sont éliminées et ont été mises en place
boule recouverte de caoutchouc renforcé pour arrêter le flux de fluide en état de retour.
Cette bille se déplace totalement hors du trajet d'écoulement lorsque le pompage est en marche pour donner des pertes de charge minimales.
La bille sphérique recouverte de caoutchouc se scelle parfaitement sur le siège de soupape arrondi assurant une étanchéité totale
scellage.
Cette conception offre d'autres avantages comme le non colmatage et l'autonettoyage.Dans ce pratiquement sans entretien
vannes, si nécessaire, après une utilisation prolongée, le remplacement en ligne de la bille n'est qu'un travail minutieux.
* Faible consommation d'énergie
* Plus grande capacité de manutention solide
* Autonettoyant, non colmatant
* Étanchéité parfaite
* Faible perte de charge
Principe:
Le cœur de cette valve est une bille en caoutchouc renforcée.La conception unique de la valve permet un mouvement libre de la bille.
La bille se déplace en position ouverte lorsque la pompe démarre et permet un écoulement libre du liquide sans aucune interférence (voir fig.).
Lorsque la pompe s'arrête, la bille repose fermement contre le siège métallique en raison de son propre poids et de la contre-pression de
le liquide (passez la souris sur la fig.).Il en résulte une étanchéité DROPLESS.
Liste des pièces / Matériaux de construction
| Partie | Description | Standard | Spécial |
| 1. | Corps | Fonte | acier inoxydable, acier moulé |
| 2. | Couverture | Fonte | acier inoxydable, acier moulé |
| 3. | Balle | Renforcé de nitrile | EPDM, Néoprène |
| 4. | Couverture Anneau | Caoutchouc nitrile | Butyle, Viton |
| 5. | Anneau de siège de boule | LT Bronze | Acier inoxydable, frottement dur. |
| 6. | Attaches | Acier Carbone | acier inoxydable |
