Vanne à boisseau sphérique de 4 pouces avec bride Vanne à boisseau sphérique 3 pièces en acier inoxydable forgé Vanne à boisseau sphérique fixe Psi



Robinet à tournant sphérique flottant de taille adaptée aux besoins du client pour le pétrole, api 6D de chimie



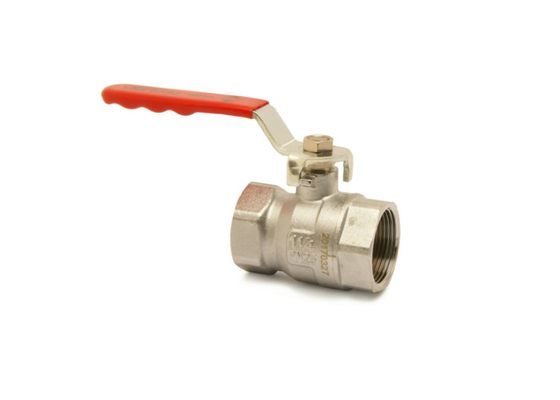

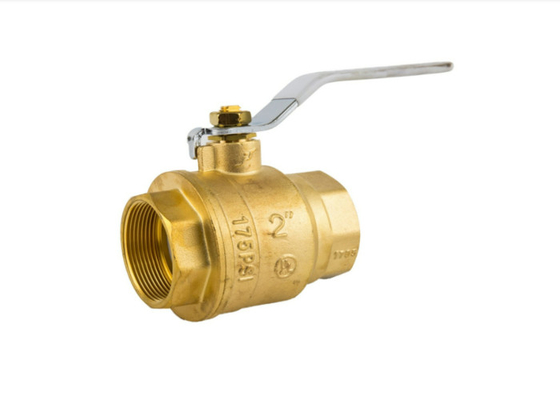

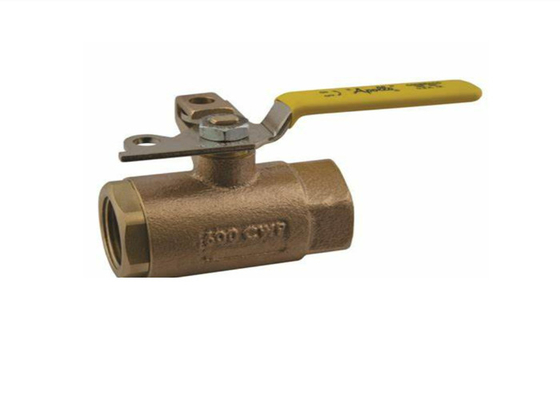

Introduction du robinet à tournant sphérique flottant :



Conception de vanne, répondre aux exigences de CIP et SIPstérilisation et nettoyage, a davanjuge de 180 °C ,pression 8 bar, conception d'étanchéité à compensation automatique,petit couple, longue durée de vie, etc.Disponible avec une variété de structures, telles que électriquehorizontal pneumatique, acier inoxydable, horizontal verticalclé pneumatique à poignée manuelle, peut également être équipéeavec unité de commande, localisateur, capteur de position et autressystème de contrôle automatique compatible.



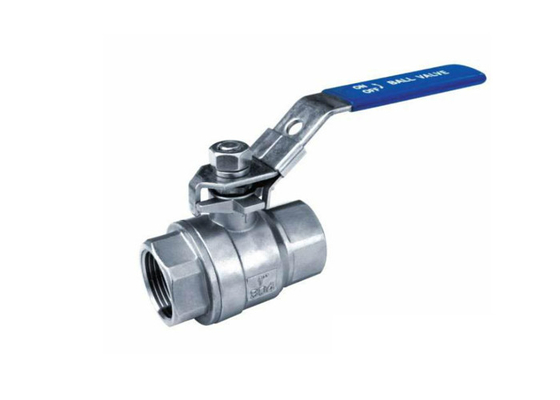

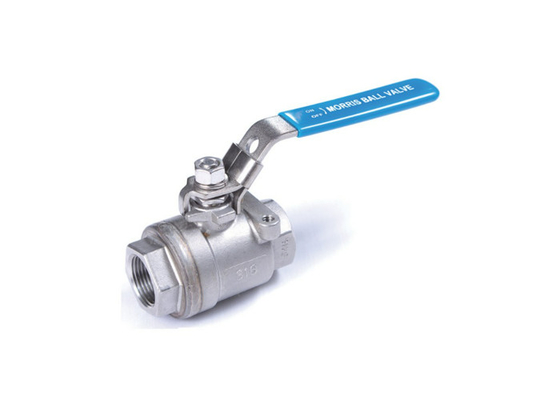

ROBINET À BILLE, FILETÉ,



CORPS/TIGE EN ACIER INOXYDABLE ASTM A 182 F316,



SIÈGE/JOINT,



DIAMÈTRE NOMINAL 1/2 po, CLASSE 1000 WOG,



TYPE À ALÉSAGE COMPLET, LEVIER D'ENTRAÎNEMENT 1/2 ALÉSAGE.



NORME MSS SP-110.





Vanne à bille flottante Pièce principale et matériau



Nom de la pièce	Matériel
corps	CAT, ZG1Cr18Ni9Ti, CF8
balle	1Cr18Ni9Ti 304 316
tige	1Cr18Ni9Ti 304 316
bague d'étanchéité	Polytétrafluoroéthylène (PTFE)
emballage	Polytétrafluoroéthylène (PTFE)









DN	g	B	L	E	H	UN
6	1/4"	8	54	11.5	52	105
dix	3/8"	dix	54	11.5	52	105
15	1/2"	15	62,5	14	65	130
20	3/4"	20	73,5	15	70	130
25	1"	25	86	15	78	150
32	1-1/4"	32	101	18	82	180
40	1-1/2"	38	110	19	90	200
50	2"	50	123	19	98	200
65	2-1/2"	64	165	23	140	240
80	3"	80	190	25	135	260







Spécifications techniques

Pression nominale(Mpa)	PN	2.5,4.0,6.4
Pression d'essai de force (Mpa)	PT	3.8,6.0,9.6
Test d'étanchéité à basse pression (Mpa)		0,6
Test d'étanchéité à haute pression (Mpa)		3.0,4.8,7.6
Milieu applicable	eau, pétrole, gaz, acide nitrique, acide acétique
Température applicable	-40～180℃



Fonctionnalité:

-Structure anti-éruption de la tige de valve

Lorsque le fluide traverse la vanne, la pression dans le corps de la vanne peut éventuellement

pousser la tige vers l'extérieur, ou lorsque la valve est en réparation, s'il y a une pression au milieu

cavité, la tige ou le fluide semble s'envoler facilement lors du démontage de la vanne,

qui peuvent blesser des êtres humains,



Pour éviter les possibilités, un club factice est emballé et les paliers de butée sont brûlés

ou la garniture est endommagée pour d'autres causes, la pression du fluide dans le corps de la vanne

fera le club factice de la tige de soupape en contact étroit avec la face d'étanchéité supérieure de

corps de soupape.



Ainsi, pour éviter que le fluide ne s'échappe de la position d'emballage endommagée.



-Structure de joint fiable

Le siège est en PTFE.Parce que la zone de contact entre le siège et la balle sera

devient plus élevé avec l'augmentation de la pression de la cavité moyenne,



La vanne à bille à petite résistance a la plus petite résistance de toutes les vannes, dans le cas

d'alésage réduit, la résistance est encore faible.



-Commutateur rapide

Le robinet à tournant sphérique tourne à 90 °, il fonctionne rapidement pour s'ouvrir ou se fermer.





Caractéristiques:

Spécifications techniques

- Diamètre nominal : 1/2"-25"

- Température applicable : -29℃～425℃ (acier) -40℃～550℃ (acier inoxydable)

- Pression nominale : 150 lb, 300 lb, 600 lb, 900 lb, 1 500 lb PN16/25/40/64/100/160, JIS 5K /10K/20K

- Milieu Applicable: eau, gaz, huile et autre milieu de causticité.



Caractéristiques du robinet à tournant sphérique flottant :



- Structure anti-éruption de la tige de valve



Lorsque le fluide traverse la vanne, la pression dans le corps de la vanne peut éventuellement pousser la tige vers l'extérieur, ou

lorsque la valve est en réparation, s'il y a une pression dans la cavité médiane, la tige ou le milieu semble facilement

s'envoler lors du démontage de la vanne, ce qui peut blesser des êtres humains, pour empêcher le

possibilités, un club factice est emballé et le palier de butée est brûlé ou l'emballage est endommagé en raison d'autres

causes, la pression du milieu dans le corps de la vanne rendra le club factice de la tige de la vanne en contact étroit

avec la face d'étanchéité supérieure du corps de vanne.Ainsi, pour éviter que le fluide ne s'échappe de l'emballage endommagé

position.



- Structure de joint fiable



Le siège est en PTFE.Parce que la zone de contact entre le siège et la balle deviendra plus élevée

avec l'augmentation de la pression de la cavité centrale, le robinet à tournant sphérique à petite résistance a la plus petite résistance de tous

la vanne, dans le cas d'alésage réduit, la résistance est encore peu.



-Commutateur rapide



Le robinet à tournant sphérique tourne à 90 °, il fonctionne rapidement pour s'ouvrir ou se fermer.



Test de pression Élément d'essai Essai de coque Essai d'étanchéité Test de joint arrière Essai d'étanchéité à l'air Moyen Eau Air Unité MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2 Pression (Classe) 150 3.1 450 2.2 315 2.2 315 0,5-0,7 60-100 300 7.8 1125 5.6 815 5.6 815 400 10.3 1500 7.6 1100 7.6 1100 600 15.3 2225 11.2 1630 11.2 1630 900 23.1 3350 16.8 2440 16.8 2440   Dimensions de la connexion principale   Taper Taille(mm) Dimension(mm) pouce DN L D D1 D2 b Z-Φd H O Q41F/H/Y-150Lb Q341 F/H/Y-150Lb Q641 F/H/Y-150Lb 1/2″ 15 108 89 60,5 35 12 4-Φ15 68 115 3/4″ 20 117 98 70 43 12 4-Φ15 75 130 1" 25 127 108 79,5 51 12 4-Φ15 85 150 11/4″ 32 140 117 89 64 13 4-Φ15 96 190 11/2″ 40 165 127 98,5 73.2 15 4-Φ15 107 230 2″ 50 178 152 120,7 92 16 4-Φ19 118 240 21/2″ 65 190 177,8 139,7 104.7 18 4-Φ19 145 280 3″ 80 203 190,5 152.4 127 19 4-Φ19 160 310 4″ 100 229 229 190,5 157 24 8-Φ19 185 330 5″ 125 356 254 216 185,7 26 8-Φ22 230 600 6″ 150 394 279 241.3 216 26 8-Φ22 260 800 8″ 200 457 343 298,5 270 29 8-Φ22 310 1000 dix" 250 533 406 362 324 31 12-Φ25 350 1200
