GROUPE EN ACIER CHINE DE TOBO
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | TOBO |
| Certification: | ISO |
| Numéro de modèle: | / |
| Quantité de commande min: | 10pcs |
|---|---|
| Prix: | 39-40$ |
| Détails d'emballage: | Les vannes sont emballées dans une feuille à bulles en plastique et dans des boîtes en contreplaqué |
| Délai de livraison: | 15-20days |
| Conditions de paiement: | D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 208080pcs |

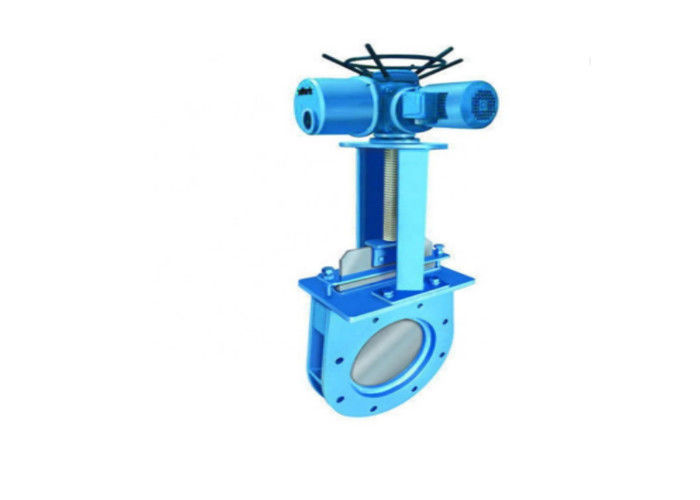

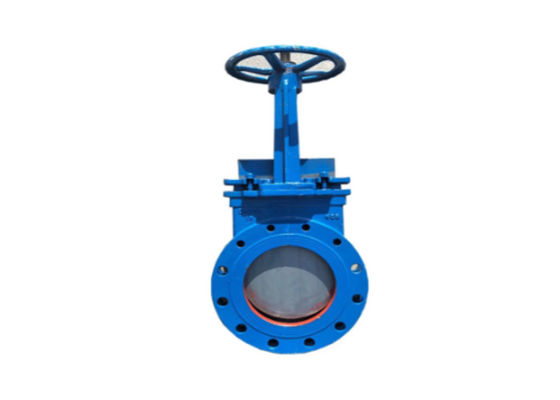

| Nom: | Soupape à vanne de couteau de gaufrette | Classe de grandeur: | 2inch à 24 pouces |
|---|---|---|---|
| Matériel: | GGG40/50 ; CF8 ; CF8M ; 2205 ; 2507 | Mode d'entraînement: | Niveau |
| Presssure: | 0.6MPa~2.5MPa | La température: | -38°C~1100°C |
| Matériel de scellage: | PTFE, métal posé | Perçage de bride: | Norme ANSI B16.5, GB/T9113, JB/T79, hectogramme, expédition et manipulation, JIS, DIN, N-F, BS |
| Mettre en évidence: | Vanne à guillotine en fonte ductile de 24 pouces,Vanne à guillotine en fonte ductile à siège métallique,Mueller Soupape à guillotine à coin résilient |
||
| Nom: | Vanne en fonte ductile | Pression: | PN10 / PN16 |
|---|---|---|---|
| Température: | -20 ~ 120 C | Corps: | Fonte ductile GGG40 / GGG 50 |
| Autre nom: | Robinet-vanne à coin résilient Mueller | Siège: | EPDM / NBR |
| Surligner: |
robinet-vanne à siège résilient,robinet-vanne à bride |
||
Soupape à vanne non en hausse de fonte malléable de tige/soupape à vanne cale résiliente de Mueller
informations générales
Coin d'arrêt recouvert de caoutchouc avec capuchons coulissants pour réduire l'usure et les couples de fonctionnement ;
Joint de tige sans entretien et résistant à la corrosion avec joints toriques ;
Passage complet, sans contraction;
Écoulement bidirectionnel, étanche dans les deux sens ;
Dimensions de raccordement des brides selon EN 1092-2 ;
Corps, couvercle et coin en fonte ductile GGG40 selon DIN 1693 ;
Cale en caoutchouc EPDM entièrement vulcanisé ;
Pression de service : DN500 – DN600, PN10/PN16 ;DN700 – DN1200, PN10 ;
Avec boîte de vitesses autobloquante, butées d'ouverture et de fermeture et avec indicateur de position ;
Tige en acier inoxydable 1.4401 résistant aux eaux usées ;
Écrou de tige remplaçable en bronze coulé sans zinc ;
Kit pour installation souterraine ;
Spécifications du robinet-vanne en fonte ductile :
| NON | Nom de la pièce | Matériel |
| 1 | Corps | Fonte ductile |
| 2 | Coin | Fonte ductile + EPDM |
| 3 | Écrou de tige | ZCuAl10Fe3 Bronze à canon |
| 4 | Joint | EPDM |
| 5 | Bonnet | Fonte ductile |
| 6 | Joint de presse-étoupe | ZCuAl10Fe3 Bronze à canon |
| 7 | Tige | 2Cr13 SSx 20Cr13 |
| 8 | Glande | Fonte ductile |
| 9 | Essuie-glace en caoutchouc | EPDM/NBR |
| dix | Volant | Fonte ductile |
Robinet-vanne en fonte ductile NORMES APPLICABLES
⊙ Norme américaine
Conception selon ANSI/AWWA C509
Dimension face à face selon ASME B16.10-2000 (série ISO 3)
Bride et perçage Selon SME/ANSI B16.42-1998
⊙ Norme britannique
Conception selon BS5163, BS5150
Dimension face à face selon BS5163 (série ISO 3, série ISO19)
Bride et perçage Selon BS4504 partie 1 (EN1092)
⊙ Norme allemande
Conception selon DIN3352
Dimension face à face selon DIN3202 (F4 : série ISO 14 ; F5 : série ISO 15)
Bride et perçage selon BS EN1092
