GROUPE EN ACIER CHINE DE TOBO
 |
| Lieu d'origine: | LA CHINE |
| Nom de marque: | TOBO |
| Certification: | ISO |
| Numéro de modèle: | Vanne à bille flottante |
| Quantité de commande min: | 1PC |
|---|---|
| Détails d'emballage: | Les vannes sont emballées dans une feuille à bulles en plastique et dans des boîtes en contreplaqué |
| Délai de livraison: | 15-20 jours |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 100000pcs |
| Nom de produit: | Robinet à tournant sphérique de flottement | Matériel: | SS316 |
|---|---|---|---|
| Presure: | 1,000/800psi | Taille: | DN65 |
| Utilisation: | pétrole et gaz | La température des médias: | Température haute pression |
| Détails d'emballage: | Des valves sont enveloppées en feuille en plastique de bulle | La température: | -20 à 425°C |
| Mettre en évidence: | Robinet à tournant sphérique à haute pression de flottement,robinet à tournant sphérique du flottement 2500lbs,Robinet à tournant sphérique du flottement PN16 |
||
| Nom de produit : | Robinet à tournant sphérique de flottement | Application : | L'eau, pétrole, gaz etc., |
|---|---|---|---|
| Taille : | DN15 ~DN600 | Pression : | Haute pression |
| Caractéristique : | De haute résistance | La température : | -20~429 C |
| Tige : | Acier inoxydable/2Cr13 | Reliez : | L ou T |
| Lumière élevée : |
robinets à tournant sphérique à flasque,valve à flotteurs inoxydable de bille d'acier |
||

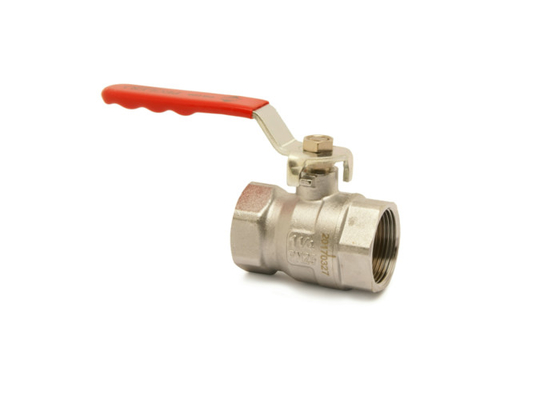

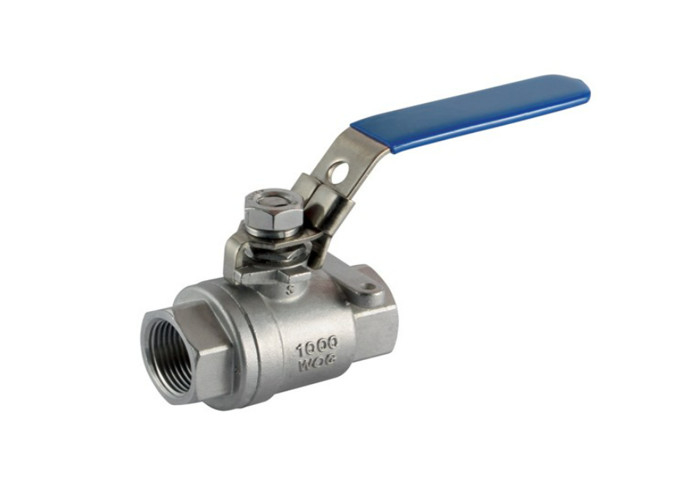

Robinet à tournant sphérique à haute pression de flottement 150lbs~2500lbs/PN16~PN160/JIS 10K~20K
Description de robinet à tournant sphérique de flottement :
La valve à flotteurs de boule de 2 manières est conçue et s'accorder construit bien à api 608. Boule de flottement quand petit calibre,
et a fixé la boule quand grand calibre.
Il a la structure de lutte anti-incendie et le dispositif antistatique. Très utilisé pour le pétrole, chimie, l'eau
industries de traitement.
Paramètres de robinet à tournant sphérique de flottement
| Robinet à tournant sphérique de marque d'OEM, au calibre |
| corps : Acier inoxydable CF8M (solides solubles 316) |
| boule : Acier inoxydable CF8M (solides solubles 316) |
| axe : Acier inoxydable 316 |
| sièges : PTFE |
| opération : avec le levier d'acier inoxydable |
| attaches internes : Acier inoxydable 316 (A4) |
| pression d'utilisation : barre 16 au maximum 40 deg. C |
| fuite de siège : aucune fuite évidente comme spécifique en EN 12266-1 |
| application : solution ou alun de chaux. solution |
| à flasque à PN16 des BS EN1092-1 |
Spécification technique de robinet à tournant sphérique de flottement
- La température applicable : -29℃~425℃ -40℃~550℃ (en acier) (acier inoxydable)
- Pression nominale : 150lbs, 300lbs, 600Lb, 900lbs, 1500lbs PN16/25/40/64/100/160, JIS 5K /10K/20K
- Milieu applicable : l'eau, gas, pétrole, et tout autre milieu de causticité.
Norme d'applications de robinet à tournant sphérique de flottement
- Dimension face à face : Norme ANSI B 16,10, API 6D/DIN BS/JIS
- Dimension de bride : NORME ANSI B 16,5 MSS-SP-44/DIN BS/JIS
- Essai : Api 598 API 6D/DIN BS/JIS
Caractéristiques de robinet à tournant sphérique de flottement :
- Structure anti-éclatement de tige de valve
Si moyen le passage par la valve, la pression dans le corps de valve peut probablement pousser la tige, ou
quand la valve est dans la réparation, s'il y a pression dans la cavité moyenne, la tige ou le milieu semble à facilement
volez en démontant la valve, qui peut causer blesse aux êtres humains, pour empêcher
les possibilités, un club factice emballe et le palier de butée sont brûlés ou l'emballage est dû endommagé à autre
les causes, la pression du milieu dans le corps de valve feront le club factice de la tige de valve en contact étroit
avec le visage supérieur de joint du corps de valve. Empêcher ainsi le milieu coulant de l'emballage de dommages
position.
|
Pression d'essai
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Dimensions de connexion du secteur
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Type | Taille (millimètres) | Dimension (millimètres) | ||||||||
| pouce | DN | L | D | D1 | D2 | b | Z-Φd | H | W | |
| Q41F/H/Y-300Lb Q341F/H/Y-300Lb Q641F/H/Y-300LbY |
″ de 1/2 | 15 | 140 | 95 | 66,5 | 35 | 15 | 4-Φ15 | 72 | 115 |
| 3/4 ″ | 20 | 152 | 117 | 82,5 | 43 | 16 | 4-Φ19 | 75 | 130 | |
| 1 ″ | 25 | 165 | 124 | 89 | 51 | 18 | 4-Φ19 | 85 | 150 | |
| 11/4 ″ | 32 | 178 | 133 | 98,5 | 64 | 19,5 | 4-Φ19 | 95 | 180 | |
| 11/2 ″ | 40 | 190 | 156 | 114,3 | 73,2 | 21 | 4-Φ22 | 110 | 230 | |
| 2 ″ | 50 | 216 | 165 | 127 | 92 | 23 | 8-Φ19 | 120 | 240 | |
| 21/2 ″ | 65 | 241 | 190,5 | 149,4 | 104,7 | 26 | 8-Φ22 | 150 | 280 | |
| 3 ″ | 80 | 283 | 210 | 168,5 | 127 | 29 | 8-Φ22 | 165 | 310 | |
| 4 ″ | 100 | 305 | 254 | 200,2 | 157 | 32 | 8-Φ22 | 190 | 330 | |
| 5 ″ | 125 | 381 | 279 | 235 | 185,7 | 35 | 8-Φ22 | 240 | 600 | |
| 6 ″ | 150 | 403 | 318 | 270 | 216 | 37 | 12-Φ22 | 270 | 800 | |
| 8 ″ | 200 | 502 | 381 | 330 | 270 | 42 | 12-Φ25 | 315 | 1000 | |
| 10 ″ | 250 | 568 | 445 | 387,5 | 324 | 48 | 16-Φ29 | 380 | 1200 | |
| Type | Taille (millimètres) | Dimension (millimètres) | ||||||||
| pouce | DN | L | D | D1 | D2 | b | Z-Φd | H | W | |
| Q41F/H/Y-600Lb Q341F/H/Y-600Lb Q641F/H/Y-600Lb |
″ de 1/2 | 15 | 165 | 95 | 66,5 | 35 | 15 | 4-Φ15 | 88 | 115 |
| 3/4 ″ | 20 | 190 | 118 | 82,5 | 43 | 16 | 4-Φ19 | 98 | 130 | |
| 1 ″ | 25 | 216 | 124 | 89 | 51 | 18 | 4-Φ19 | 105 | 150 | |
| 11/2 ″ | 40 | 241 | 156 | 114,3 | 73,2 | 23 | 4-Φ22 | 135 | 180 | |
| 2 ″ | 50 | 292 | 165 | 127 | 92 | 26 | 8-Φ19 | 155 | 240 | |
| 3 ″ | 80 | 356 | 210 | 168,2 | 127 | 32 | 8-Φ22 | 175 | 280 | |
| 4 ″ | 100 | 432 | 273 | 216 | 157 | 38 | 8-Φ25 | 210 | 330 | |
| 6 ″ | 150 | 559 | 356 | 292 | 216 | 48 | 12-Φ29 | 340 | 800 | |
| 8 ″ | 200 | 660 | 419 | 349 | 270 | 56 | 12-Φ32 | 400 | 1000 | |
| 10 ″ | 250 | 787 | 508 | 432 | 324 | 64 | 16-Φ35 | 440 |
1200 |
|
