Lieu d'origine: | La Chine |
Nom de marque: | TOBO |
Certification: | CE/ISO |
Numéro de modèle: | Soupape à vanne |
Quantité de commande min: | 1pc |
---|---|
Détails d'emballage: | Paquet intérieur : paquet externe scellé de paquet de sachet en plastique : le paquet de carton ou l |
Délai de livraison: | 3-5 jours |
Conditions de paiement: | D/A, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 3000PCS/month |
Nom: | Soupape à vanne en acier | Type: | Tige boulonnée résiliente |
---|---|---|---|
Corps: | Fonte | Connexion d'extrémité: | extrémité de bride |
Applications: | Air, gaz combustible, eau d'alimentation, vapeur | Face à face: | ASME B16.10 |
La température: | 0℃-100℃ | Taille: | 200 |
Surligner: | Soupape à vanne en acier de la classe 300,Soupape à vanne en acier du joint Dn200 mou,Soupape à vanne en acier PN10 |

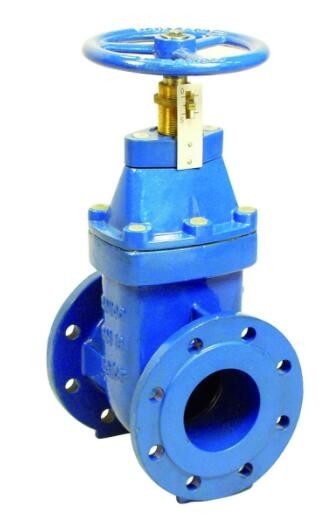

LE CL 125 D'ASME B16.1 CLASSENT 300 LA SOUPAPE À VANNE EN ACIER DE JOINT MOU DES SOUPAPES À VANNE DN200
Détails rapides
Impératif technique :
1. Conception et fabrication : DIN 3352 ;
2. Face à face : DIN 3202 F4/F5 ;
3. Extrémité de bride : DIN 2532 PN10/16 ;
Spécifications :
Numéro de la pièce. | Partie | Spécifications standard | Options |
1 | Corps de valve | ASTM A536, 65-45-12 | |
2 | Disque résilient de cale | ASTM A536, 65-45-12+SPDM | AISI 304, AISI 316, AISI 420, AISI 431 |
3 | Tige | Acier inoxydable | AISI 304, AISI 316, AISI 416 |
4 | Garniture de capot | EPDM | NBR |
5 | Capot | ASTM A536, 65-45-12 | |
6 | Joint | Hpb59-1 en laiton | |
7 | Joug | ASTM A536, 65-45-12 | |
8 | Bague de tige | Hpb59-1 en laiton | |
9 | Glande | ASTM A536, 65-45-12 | |
10 | Écrou de tige | Hpb59-1 en laiton | ZQSn5-5-5 en bronze |
11 | Volant de commande | ASTM A536, 65-45-12 | Acier pressé |
12 | Joint | Hpb59-1 en laiton | |
13 | Écrou de glande | Acier au carbone galvanisé | AISI 304, AISI 316 |
14 | Goujon | Acier au carbone galvanisé | AISI 304, AISI 316 |
15 | Joint plat | Acier au carbone galvanisé | AISI 304, AISI 316 |
16 | Écrou | Acier au carbone galvanisé | AISI 304, AISI 316 |
17 | Joint circulaire | NBR | EPDM |
Quelle est soupape à vanne ?
Une soupape à vanne peut être définie comme type de valve qui a utilisé une porte ou le disque cunéiforme et le disque déplace la perpendiculaire pour couler pour commencer ou arrêter l'écoulement de fluide dans la tuyauterie.
Une soupape à vanne est le type le plus commun de valve utilisé dans n'importe quelle usine de fabrication. C'est une valve de mouvement linéaire utilisée pour commencer ou arrêter l'écoulement de fluide. En service, ces valves sont en position de fermeture entièrement ouverte ou entièrement.
Quand la soupape à vanne est entièrement ouverte, le disque d'une soupape à vanne est complètement enlevé de l'écoulement. Par conséquent pratiquement aucune résistance à couler. En raison de ce très petit chute de pression quand les passages liquides par une soupape à vanne.
Pour réaliser le cachetage approprié, quand la valve est entièrement fermée, le contact de la surface 360° est exigé entre le disque et les sièges.
Des soupapes à vanne ne devraient pas être utilisées pour le règlement ou l'étranglement de l'écoulement parce que le contrôle précis n'est pas possible.
La vitesse élevée de l'écoulement dans la valve partiellement ouverte peut causer l'érosion des surfaces de disque et d'allocation des places et crée également la vibration et le bruit.
Type de valve |
LE CS/SOLIDES SOLUBLES LA SOUPAPE À VANNE - FL/BW |
|
Conception DST |
LE BS EN OIN 10434 [] DES BS 1414/API 600/API 602/API 603/ASME B16.34 |
|
Classe de grandeur |
40 DN à 400 DN [1 1/2 » à 16"] |
|
Corps |
[CS - ASTM A 216 gr. WCB] [solides solubles - ASTM A 351 Gr.CF8/CF8M] |
|
Équilibre |
AISI 410/304/316 |
|
Seat/cale |
Cr de 13%. Acier/AISI 410/304/316 |
|
Caractéristiques de conception |
Capot boulonné, OS et YT, HW et commandé par engrenage |
|
Partager proportionnellement |
ASME - Classe 150/300/600 |
|
Face à face |
ASME B 16,10/EN 558 -1/API 6D |
|
Connexion d'extrémité |
À flasque |
ASME B16.5, CLASSENT 150/300/600 |
Soudé bout à bout |
ASME B16.25 |
|
Norme de essai. |
LE BS EN 12266 - 1 [] DES BS 6755-1/API 598 |
|
Facultatif |
Anneau de lanterne/indicateur et dispositif parement de travaux forcés renouvelable de Seat de verrouillage/Stellite/brides revêtues de la disposition/RTJ/par la disposition de passage/tailles plus élevées/MOC spécial : Aciers inoxydables austénitiques et duplex |
PN |
DN |
Taille (millimètres) |
||||||
L |
D |
D1 |
D2 |
B |
N-φ |
H |
||
1.6MPa |
25 |
160 |
115 |
85 |
65 |
14 |
4-14 |
275 |
32 |
180 |
135 |
100 |
78 |
16 |
4-18 |
280 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4-18 |
330 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4-18 |
350 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4-18 |
370 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8-18 |
400 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8-18 |
415 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8-18 |
460 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
510 |
|
200 |
550 |
335 |
295 |
265 |
26 |
12-23 |
710 |
|
250 |
650 |
405 |
355 |
320 |
30 |
12-25 |
786 |
|
300 |
750 |
460 |
410 |
375 |
30 |
12-25 |
925 |
Types de soupapes à vanne
Il y a trois manières de classifier la soupape à vanne.
Types de disque
Cale solide de chandelle
Cale flexible
Dédoublez la cale ou la soupape à disque parallèle
Types de joint de capot de corps
Capot vissé
Boulonner-capot
Souder-capot
Capot de Pression-joint
Types de mouvement de tige
Tige de montée ou type d'OS et de Y (en dehors de la tige et à vis)
type Non-en hausse de tige
Caractéristiques :
●Des soupapes à vanne traditionnelles de siège à fond plat sont habituellement déposées dans la cannelure inférieure de la valve due aux objets externes
comme la pierre, le bois, le ciment, le papier, les débris, etc., après rinçage du tuyau avec de l'eau. La cause ne peut pas se fermer étroitement et former le mou
phénomène, soupape à vanne de doux-cachetage utilisant les mêmes que le tuyau au fond de la conception plate, non facile de causer le dépôt de débris,
l'écoulement de fluide sans difficulté, le plat entier de valve de colle de paquet est fait de caoutchouc de haute qualité, dans l'externalisation entière, domestique
la technologie en caoutchouc de première classe de vulcanisation font le plat de valve après la vulcanisation peut assurer la taille précise de la géométrie, et le caoutchouc
et l'entreprise se reliante de porte nodulaire de fonte, non faciles à tomber et la mémoire élastique ont préféré.
●Le corps de valve anticorrosion est peint avec la poudre et la résine époxyde pour empêcher la corrosion et la rouille du corps de valve, et peut
soyez employé dans le réseau d'égouts.
●Pas facilement cassé dans la fonte traditionnelle.
le 1er est capot vissé : C'est la conception la plus simple disponible et il est employé pour les valves peu coûteuses.
le 2ème est boulonner-capot : C'est la conception la plus populaire et utilisé dans un grand nombre des soupapes à vanne. Ceci exige d'une garniture de sceller le joint entre le corps et le capot.
le 3ème est Souder-capot : C'est une conception populaire où le démontage n'est pas exigé. Ils sont allumeur dans le poids que leurs homologues de boulonner-capot.
un 4ème est capot de Pression-joint : Ce type est employé intensivement pour des applications à hautes températures à haute pression. Plus la pression de cavité du corps est haute, plus la force sur la garniture dans une pression - valve de joint est grande.
