GROUPE EN ACIER CHINE DE TOBO

|
| Lieu d'origine: | La Chine |
| Nom de marque: | TOBO |
| Certification: | ISO 9001/ API 6D |
| Numéro de modèle: | CF8M |
| Quantité de commande min: | 1PCS |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Emballage généralement par étui en contreplaqué pour la livraison par mer |
| Délai de livraison: | 10 jours ouvrables |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 10000 PCs par mois |
| Nom du produit: | Clapet anti-retour d'oscillation | Matériel: | CF8M |
|---|---|---|---|
| Application: | Pétrole, gaz, eau, vapeur etc. | Avantage: | Calmer |
| Température: | -10 ~ 80°C | Concevoir: | Gaufrette |
| Corps: | acier inoxydable | siège: | Acier inoxydable |
| Mettre en évidence: | Clapet anti-retour à bride Api 6d,Clapet anti-retour F304 Ss,Clapet anti-retour à bride pivotante haute pression |
||

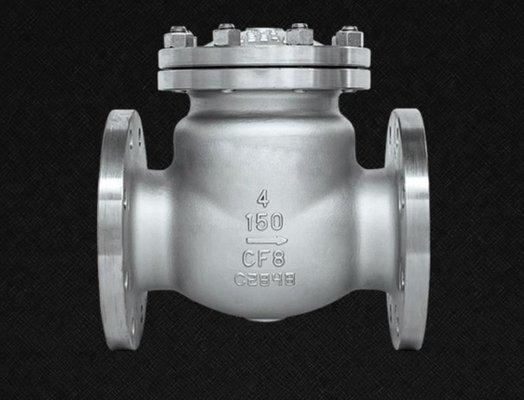

Clapet anti-retour haute pression api 6d classe 200 cf8 swing 100mm 4 "8" f304 ss
Qu'est-ce qu'un clapet anti-retour ?
La vanne utilisée pour empêcher le refoulement dans un système de tuyauterie est connue sous le nom de clapet anti-retour.Il est également connu sous le nom de clapet anti-retour ou NRV.La pression du fluide traversant une canalisation ouvre la vanne, tandis que toute inversion de débit fermera la vanne.
Il permet un écoulement complet sans obstruction et se ferme automatiquement lorsque la pression diminue.Le fonctionnement exact variera en fonction du mécanisme de la vanne.
Détails rapides
|
Nom du produit |
CLAPET ANTI-RETOUR |
|
Matériel |
acier inoxydable |
|
Couleur |
nickel blanc |
|
Standard |
DIN GB JIS ANSI |
|
Classer |
150LB(16)~600LB(2500) |
|
Matériau du corps et de la balle |
CF8 CF3 CF8M CF3M WCB PVC UPVC PP |
|
Fil de discussion |
-29~150(PTFE), -29~200( PTFE+VERRE), -29~300(J2 PPL) |
|
Siège vapeur et joint |
PTFE |
Normes de clapet anti-retour en acier inoxydable
Dimensions face à face selon ANSI B16.10
Dimension de la bride d'extrémité selon ANSI B16.5
Indices de pression-température selon ANSI B16.34
Test de pression selon API 598
Milieu Applicable: eau, gaz, huile et autre milieu de causticité.
Application de clapet anti-retour en acier inoxydable:
La vanne est utilisée pour empêcher le retour de fluide dans les pipelines et les équipements, et la pression de moyen apportera le résultat de l'ouverture et de la fermeture automatiquement.
Quand tLe fluide est en marche arrière, le disque de la vanne se fermera automatiquement pour éviter les accidents.
Pression d'essai de clapet anti-retour en acier inoxydable
|
Élément d'essai |
Essai de coque |
Essai d'étanchéité |
Test de joint arrière |
Essai d'étanchéité à l'air |
|||||
|
Moyen |
Eau |
Air |
|||||||
|
Unité |
MPa |
lbf/in2 |
MPa |
lbf/in2 |
MPa |
lbf/in2 |
MPa |
lbf/in2 |
|
|
Pression (Classe) |
150 |
3.1 |
450 |
2.2 |
315 |
2.2 |
315 |
0,5-0,7 |
60-100 |
|
300 |
7.8 |
1125 |
5.6 |
815 |
5.6 |
815 |
|||
|
400 |
10.3 |
1500 |
7.6 |
1100 |
7.6 |
1100 |
|||
|
600 |
15.3 |
2225 |
11.2 |
1630 |
11.2 |
1630 |
|||
|
900 |
23.1 |
3350 |
16.8 |
2440 |
16.8 |
2440 |
|||
|
1500 |
38,4 |
5575 |
28.1 |
4080 |
28.1 |
4080 |
|||
Types de vannes
Le type de disque déterminera le type de valve.Les types les plus courants de clapets anti-retour sont
Type de balançoire.
Charnière supérieure
Disque inclinable
Type d'ascenseur
Type de pistons
Type de balle
Type à double plaque
Arrêter le clapet anti-retour

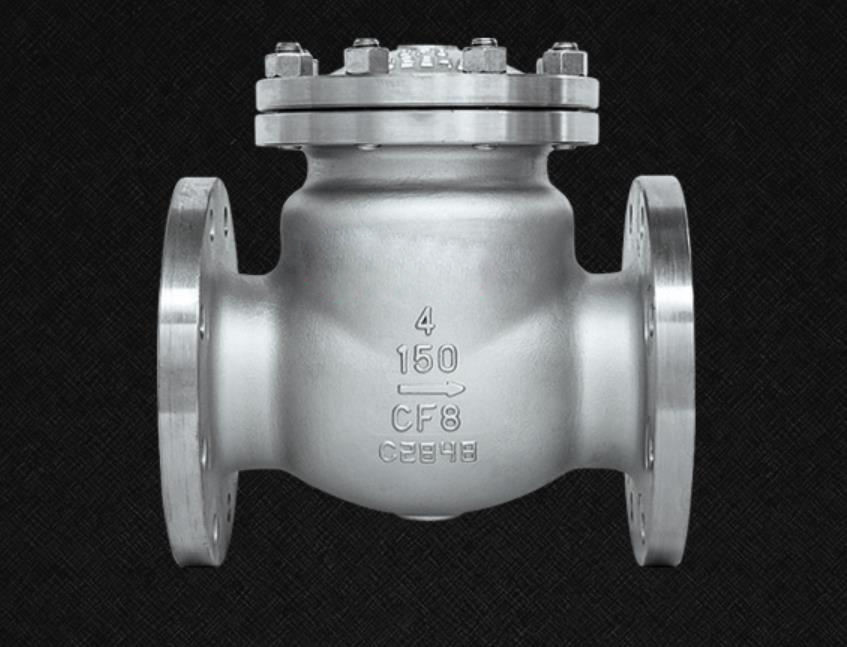

Clapet anti-retour à battant
Le disque d'une vanne à battant n'est pas guidé lorsqu'il s'ouvre ou se ferme complètement.Cette vanne fonctionne lorsqu'il y a du débit dans la ligne et se ferme complètement lorsqu'il n'y a pas de débit.La turbulence et la chute de pression dans la vanne sont très faibles.
Les conceptions de disque et de siège peuvent être de métal sur métal ou de métal sur composite.
L'angle entre le siège et le plan vertical est appelé angle d'assise et varie de 0 à 45 degrés.
Habituellement, les angles d'assise sont compris entre 5 et 7 degrés.Des angles d'assise plus grands réduisent la course du disque, ce qui entraîne une fermeture rapide, minimisant ainsi la possibilité de coup de bélier.Un siège vertical a un angle de 0 degré.
La vanne de type pivotant permet un débit complet et sans obstruction et se ferme automatiquement lorsque la pression diminue.Généralement installés en combinaison avec des robinets-vannes car ils fournissent des combinaisons de débit relativement libres.
Une vanne à battant de base se compose d'un corps de vanne, d'un chapeau et d'un disque relié à une charnière.

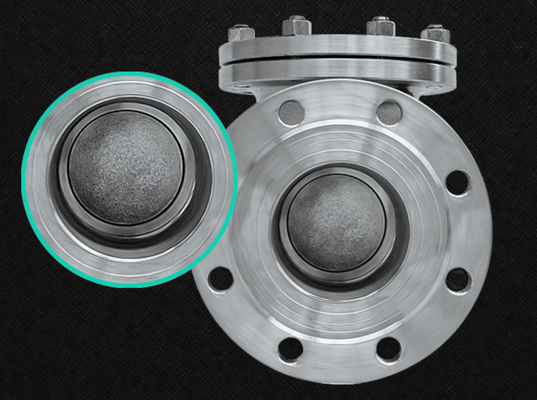

Pièces de clapet anti-retour
Il se compose d'un corps, d'un couvercle, d'un disque, d'un axe de charnière et d'un anneau de siège.Dans l'image ci-dessous, vous pouvez voir les parties de la vanne.
Détails d'emballage :
Nous choisissons des caisses en bois appropriées selon différentes vannes et organisons des ouvriers qualifiés pour emballer en cas de contusion.Le transitaire coopéré à long terme réservera de l'espace, dédouanera et transportera pour nous sans délai.Il existe trois moyens de transport, par mer, par air et par train.Nous organiserons le transport en fonction des besoins des clients.
Détails de livraison:Selon la commande, 7 ~ 60 jours
Personne à contacter: TOBO
Téléphone: 021-31262012
