| Nom: | Soupape à vanne en acier | Type: | Tige boulonnée résiliente |
|---|---|---|---|
| Corps: | Fonte | Terminer la connexion: | Extrémité à bride |
| Applications: | Air, gaz combustible, eau d'alimentation, vapeur | Face à face: | ASME B16.10 |
| Température: | Haute température | Taille: | DN100 |
| Surligner: | Vanne à vanne à bride à 2 voies PN16,vanne à vanne à bride DN100,vanne à vanne à bride en fonte |
||

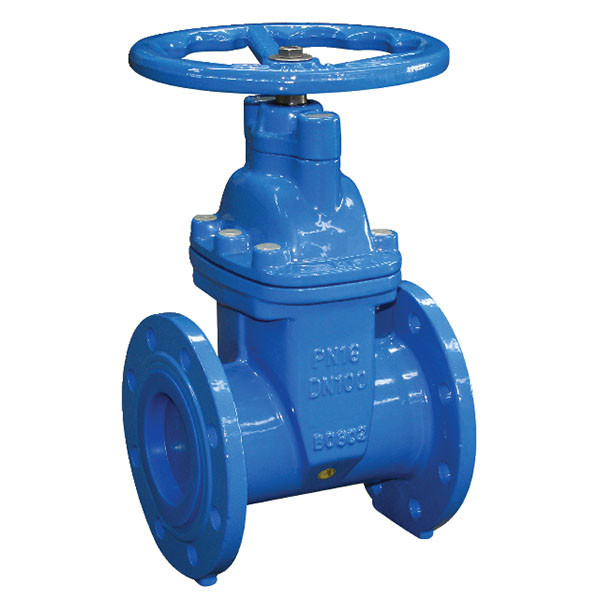

Tige boulonnée résiliente de la fonte DN100 PN16 2 voies à bride DIN de soupape à vanne
Détails rapides
Exigence technique :
1. Conception et fabrication : DIN 3352 ;
2. Face à face : DIN 3202 F4/F5 ;
3. Extrémité à bride : DIN 2532 PN10/16 ;
Pièces principales et matériaux
| Nom des pièces | Matériaux |
| Corps, capot | GGG50 |
| Disque | GGG50+NBR/EPDM |
| Tige | 2CR13 |
| Anneau de siège | GGG50 |
Qu'est-ce que le robinet-vanne ?
Une vanne à vanne peut être définie comme un type de vanne qui utilise un disque de type vanne ou coin et le disque se déplace perpendiculairement à l'écoulement pour démarrer ou arrêter l'écoulement du fluide dans la tuyauterie.
Un robinet-vanne est le type de vanne le plus couramment utilisé dans n'importe quelle usine de traitement.Il s'agit d'une vanne à mouvement linéaire utilisée pour démarrer ou arrêter l'écoulement du fluide.En service, ces vannes sont soit en position complètement ouverte, soit complètement fermée.
Lorsque le robinet-vanne est complètement ouvert, le disque d'un robinet-vanne est complètement retiré du flux.Donc pratiquement aucune résistance à l'écoulement.En raison de cela, très peu de chutes de pression lorsque le fluide passe à travers un robinet-vanne.
Pour obtenir une bonne étanchéité, lorsque la vanne est complètement fermée, un contact de surface à 360 ° est requis entre le disque et les sièges.
Les robinets-vannes ne doivent pas être utilisés pour la régulation ou l'étranglement du débit car un contrôle précis n'est pas possible.
La vitesse élevée de l'écoulement dans la vanne partiellement ouverte peut provoquer l'érosion du disque et des surfaces d'appui et crée également des vibrations et du bruit.
|
Type de vanne |
VANNE À VANNE CS / SS - FL / BW |
|
|
Conception standard |
BS EN ISO 10434 [BS 1414] / API 600 / API 602 / API 603/ASME B16.34 |
|
|
Gamme de taille |
40 DN à 400 DN [1 1/2” à 16”] |
|
|
Corps |
[CS - ASTM A 216 Gr.WCB] [SS - ASTM A 351 Gr.CF8 / CF8M] |
|
|
Garniture |
AISI 410 / 304 / 316 |
|
|
Siège / Coin |
13% Cr.Acier / AISI 410 / 304 / 316 |
|
|
Caractéristiques de conception |
Bonnet boulonné, OS & YT, HW & Gear exploité |
|
|
au prorata |
ASME - Classe 150 / 300 / 600 |
|
|
Face à face |
ASME B 16.10 / EN 558 -1 / API 6D |
|
|
Terminer la connexion |
à bride |
ASME B16.5, CLASSE 150 / 300 / 600 |
|
Soudure bout à bout |
ASME B16.25 |
|
|
Test de la norme |
BS EN 12266 - 1 [BS 6755-1] / API 598 |
|
|
Optionnel |
Anneau de lanterne / indicateur et dispositif de verrouillage / Siège renouvelable / Revêtement dur stellite / Disposition chemisée / Brides RTJ / Disposition de dérivation / Tailles supérieures / MOC spécial : Aciers inoxydables austénitiques et duplex |
|
|
PN |
DN |
Taille (mm) |
||||||
|
L |
ré |
D1 |
D2 |
B |
N-φ |
H |
||
|
1.6MPa |
25 |
160 |
115 |
85 |
65 |
14 |
4-14 |
275 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4-18 |
280 |
|
|
40 |
200 |
145 |
110 |
85 |
16 |
4-18 |
330 |
|
|
50 |
230 |
160 |
125 |
100 |
16 |
4-18 |
350 |
|
|
65 |
290 |
180 |
145 |
120 |
18 |
4-18 |
370 |
|
|
80 |
310 |
195 |
160 |
135 |
20 |
8-18 |
400 |
|
|
100 |
350 |
215 |
180 |
155 |
20 |
8-18 |
415 |
|
|
125 |
400 |
245 |
210 |
185 |
22 |
8-18 |
460 |
|
|
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
510 |
|
|
200 |
550 |
335 |
295 |
265 |
26 |
12-23 |
710 |
|
|
250 |
650 |
405 |
355 |
320 |
30 |
12-25 |
786 |
|
|
300 |
750 |
460 |
410 |
375 |
30 |
12-25 |
925 |
|
Types de robinets-vannes
Il existe trois façons de classer le robinet-vanne.
Types de disque
Coin conique solide
Coin flexible
Clapet fendu ou disques parallèles Valve
Types de joint de capot de corps
Bonnet vissé
Capot boulonné
Bonnet-soudé
Bonnet à pression
Types de mouvement de la tige
Tige montante ou type OS & Y (tige extérieure et type à vis)
Type de tige non montante
Caractéristiques:
● Les robinets-vannes traditionnels à siège à fond plat sont généralement déposés dans la rainure inférieure de la vanne en raison d'objets externes
tels que la pierre, le bois, le ciment, le papier, les débris, etc., après avoir rincé le tuyau avec de l'eau.La cause ne peut pas fermer hermétiquement et former du mou
phénomène, robinet-vanne à étanchéité souple utilisant le même que le tuyau au bas de la conception plate, pas facile de provoquer le dépôt de débris,
le flux de fluide sans entrave, l'ensemble de la plaque de valve de colle de l'emballage est en caoutchouc de haute qualité, dans l'ensemble de l'externalisation, domestique
La technologie de vulcanisation du caoutchouc de première classe permet à la plaque de soupape après la vulcanisation de garantir une taille de géométrie précise et le caoutchouc
et ferme de connexion de porte en fonte nodulaire, pas facile à tomber et mémoire élastique préférée.
● Le corps de vanne résistant à la corrosion est peint avec de la poudre et de la résine époxy pour empêcher la corrosion et la rouille du corps de la vanne, et peut
être utilisé dans le système d'égouts.
● Ne se brise pas facilement en fonte traditionnelle.
